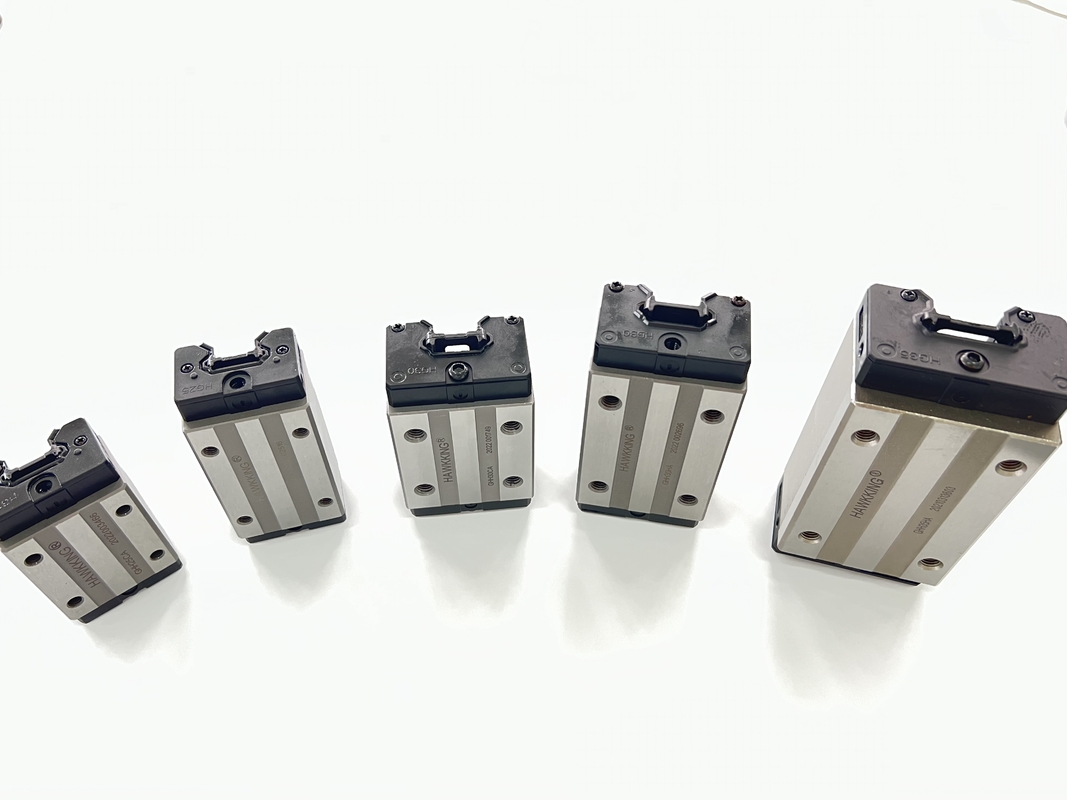

geser rel linier HGH45 cnc panduan linier dengan blok set presisi tinggi
Bagaimana memilih akurasi panduan linier
Saat memilih panduan linier resirkulasi, ada beberapa kriteria yang perlu ditentukan, termasuk ukuran, preload dan akurasi.Dan meskipun istilah "akurasi" sering digunakan dalam pengertian umum, ketika mengacu pada pemandu bola atau roller yang berputar, istilah ini menunjukkan lima karakteristik:
| Model | Ukuran kombinasi (mm) | Ukuran blok (mm) | Ukuran rel geser (mm) |
Memperbaiki baut untuk rel geser ukuran |
Beban tetap dinamis dasar | Beban tetap tetap dasar | Momen statis yang diizinkan | bobot | ||||||||||||||||||||||
|
Tn kN^n |
MP kNf |
kNF saya |
memblokir kg |
menggeser kg/n |
||||||||||||||||||||||||||
| H | HSaya | N | W | B | BSaya | C | Li | L | KSaya | G | Mxl | T | h2 | h3 | WR | HR | D | h | d | P | E | (mm) | C(kN) | Co(kN) | ||||||
| GHH15CA | 28 | 4.3 | 9.5 | 34 | 26 | 4 | 26 | 39.4 | 61.4 | 10 | 5.3 | M4x5 | 6 | 7.95 | 7.7 | 15 | 15 | 7.5 | 5.3 | 4,5 | 60 | 20 | M4xl6 | 11.38 | 25.31 | 0.17 | 0,15 | 0,15 | 0.18 | 1.45 |
| GHH20CA | 30 | 4.6 | 12 | 44 | 32 | 6 | 36 | 50.5 | 77.5 | 12.25 | 12 | M5x6 | 8 | 6 | 7 | 20 | 17.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 17.75 | 37.84 | 0.38 | 0.27 | 0.27 | 0,30 | 2.21 |
| GHH20HA | 50 | 65.2 | 92.2 | 12.6 | 21.18 | 48.84 | 0,48 | 0,47 | 0,47 | 0.39 | ||||||||||||||||||||
| GHH25CA | 40 | 5.5 | 48 | 35 | 6.5 | 35 | 58 | 84 | 16.8 | 12 | M6x8 | 8 | 10 | 23 | 22 | 11 | 9 | 7 | 60 | 20 | M6x20 | 26.48 | 56.19 | 0,64 | 0,51 | 0,51 | 0. 51 | 3.21 | ||
| GHH25HA | 12.5 | 50 | 78.6 | 104.6 | 19.6 | 32. 75 | 76.00 | 0,87 | 0,88 | 0,88 | 0,69 | |||||||||||||||||||
| GHH30CA | 45 | 6 | 16 | 60 | 40 | 10 | 40 | 70 | 97.4 | 20.25 | 12 | M8xl0 | 8.5 | 9.5 | 28 | 26 | 14 | 12 | 9 | 80 | 20 | 38.74 | 83.06 | 1.06 | 0,85 | 0,85 | 0,88 | 4. 47 | ||
| GHH30HA | 60 | 93 | 120.4 | 21.75 | 13.8 | M8x2ij | 47.27 | 110.13 | 1.40 | 1.47 | 1.47 | 1.16 | ||||||||||||||||||
| GHH35CA | 55 | 18 | 70 | 50 | 10 | 50 | 80 | 112.4 | 20.6 | 12 | 16 | 19.6 | 34 | 29 | 14 | 12 | 9 | 80 | 20 | 49.52 | 102.87 | 1.73 | 1.20 | 1. 20 | 1.45 | 6. 30 | ||||
| GHH35HA | 1.5 | 72 | 105.8 | 138.2 | 22.5 | M8xl2 | 60.21 | 136.31 | 2.29 | 2.08 | 2.08 | 1.92 | ||||||||||||||||||
| GHH45CA | 70 | 9.5 | 86 | 60 | 13 | 60 | 97 | 139,4 | 23 | M10xl7 | 16 | 45 | 38 | 20 | 17 | 14 | 105 | M12x35 | 77.57 | 155,93 | 3.01 | 2.35 | 2.35 | 2.73 | 10.41 | |||||
| GHH45HA | 20.5 | 80 | 128.8 | 171.2 | 28.9 | L8. | 30.5 | 22.5 | 94.54 | 207.12 | 4.00 | 4.07 | 4.07 | 3.61 | ||||||||||||||||
| GHH55CA | 80 | 100 | 75 | 75 | 117.7 | 166.7 | 27.35 | M12xl8 | 22 | 29 | 53 | 44 | 23 | 20 | 16 | 120 | 30 | M14x45 | 114,44 | 227. 81 | 5.66 | 4.06 | 4.06 | 4.17 | 15.08 | |||||
| GHH55HA | 13 | 23. 5 | 12. 5 | 95 | 155.8 | 204.8 | 36.4 | 12.9 | 139.35 | 301,26 | 7.49 | 7.01 | 7.01 | 5.49 | ||||||||||||||||
| GHH65CA | 90 | 15 | 126 | 76 | 25 | 70 | 144.2 | 200.2 | 43.1 | 25 | 15 | 15 | 63 | 53 | 26 | 22 | 18 | 150 | 35 | M16x50 | 163.63 | 324,71 | 10.02 | 6.44 | 6.44 | 7,00 | 21.18 | |||
| GHH65HA | 31.5 | 120 | 203.6 | 259.6 | 47.8 | 12.9 | M16x20 | 208.36 | 457.15 | 14.15 | 11.12 | 11.12 | 9.82 | |||||||||||||||||
Tip untuk memesan panduan linier dan blok panduan linier:
(1) Beri tahu kami lebar panduan linier: misalnya 9mm
(2) Berapa kode ukuran blok panduan linier, tolong?Misalnya MGN9C, HGH15CA dan lain-lain.
(3) Berapa panjang panduan linier yang Anda butuhkan, dan berapa banyak blok panduan dalam satu panduan linier, tolong?Misalnya MNG91R80MM;1 buah balok pada panduan linier 80mm
EGW15CA EGW20CA EGW25CA EGW30CA EGW15SA EGW20SA EGW25SA EGW30SA
Keuntungan kami untuk panduan Linear seri HG:
1. Sistem unit geser lengkap dengan akurasi tinggi dan dapat dipindahkan tanpa defleksi.
2. Penggunaan umur panjang.
3. Pengiriman yang cepat dan pelayanan yang baik.
4.stok besardan grosir batch rendah.
5. ISO9001: 2008
6. Kompetitifharga, kualitas bagus, pengiriman cepat.
7.Respon cepat untuke-mail atau memecahkan pertanyaan dengan cepat.
8. Kerjasama dan pelayanan yang jujur.
