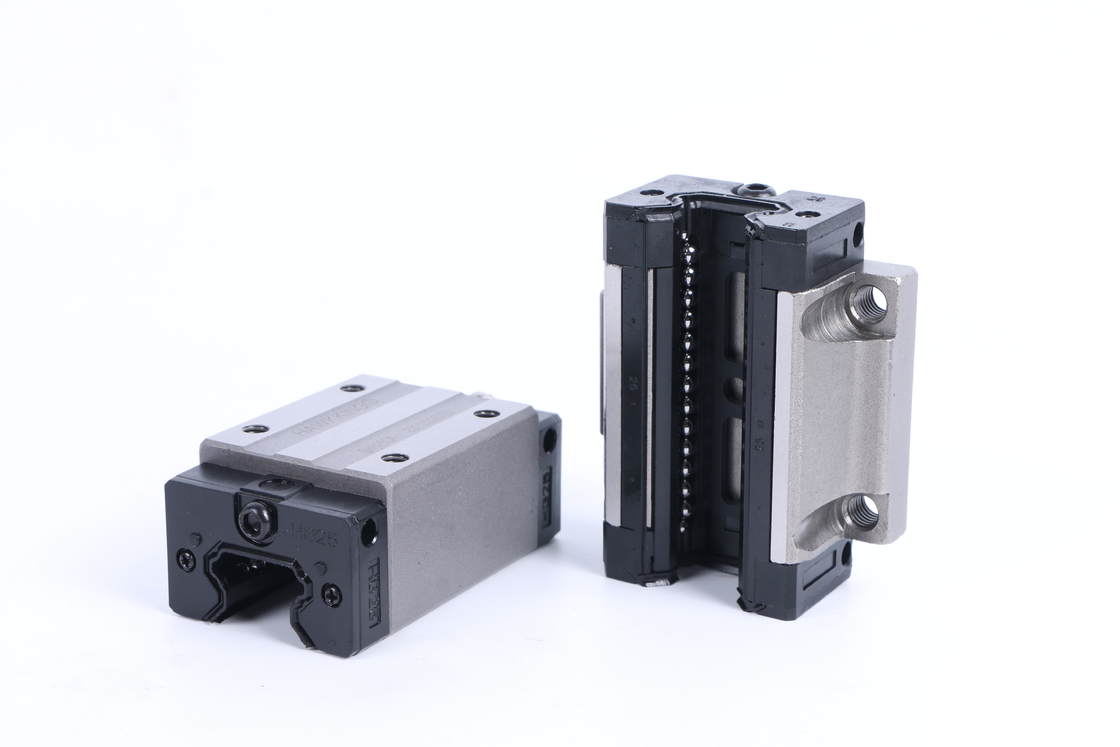

Panduan Linier dengan Blok Bantalan Geser HGH15 HGH20 HGH25 HGH30 Panjang Disesuaikan
Apa Itu Panduan Linier?
Linear Guides adalah sistem blok dan rel yang membantu mendukung gerakan suatu aplikasi.
Bagaimana Panduan Linear Bekerja?
Ada dua bagian pada Sistem Panduan Linier: Blok Linier dan Rel Linier.Balok pemandu linier bergerak ke bawah sepanjang rel linier di sepanjang bidang yang diposisikan.
Juga dikenal sebagai "bantalan dan rel linier," atau "panduan linier", sistem pemandu linier mendukung dan memandu beban atau alat yang dipasang menggunakan gerakan linier yang presisi dan halus.
| Model | Ukuran kombinasi (mm) | Ukuran blok (mm) | Ukuran rel geser (mm) |
Memperbaiki baut untuk rel geser ukuran |
Beban tetap dinamis dasar | Beban tetap tetap dasar | Momen statis yang diizinkan | bobot | ||||||||||||||||||||||
|
Tn kN^n |
MP kNf |
kNF saya |
memblokir kg |
menggeser kg/n |
||||||||||||||||||||||||||
| H | HSaya | N | W | B | BSaya | C | Li | L | KSaya | G | Mxl | T | h2 | h3 | WR | HR | D | h | d | P | E | (mm) | C(kN) | Co(kN) | ||||||
| GHH15CA | 28 | 4.3 | 9.5 | 34 | 26 | 4 | 26 | 39.4 | 61.4 | 10 | 5.3 | M4x5 | 6 | 7.95 | 7.7 | 15 | 15 | 7.5 | 5.3 | 4,5 | 60 | 20 | M4xl6 | 11.38 | 25.31 | 0.17 | 0,15 | 0,15 | 0.18 | 1.45 |
| GHH20CA | 30 | 4.6 | 12 | 44 | 32 | 6 | 36 | 50.5 | 77.5 | 12.25 | 12 | M5x6 | 8 | 6 | 7 | 20 | 17.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 17.75 | 37.84 | 0.38 | 0.27 | 0.27 | 0,30 | 2.21 |
| GHH20HA | 50 | 65.2 | 92.2 | 12.6 | 21.18 | 48.84 | 0,48 | 0,47 | 0,47 | 0.39 | ||||||||||||||||||||
| GHH25CA | 40 | 5.5 | 48 | 35 | 6.5 | 35 | 58 | 84 | 16.8 | 12 | M6x8 | 8 | 10 | 23 | 22 | 11 | 9 | 7 | 60 | 20 | M6x20 | 26.48 | 56.19 | 0,64 | 0,51 | 0,51 | 0. 51 | 3.21 | ||
| GHH25HA | 12.5 | 50 | 78.6 | 104.6 | 19.6 | 32. 75 | 76.00 | 0,87 | 0,88 | 0,88 | 0,69 | |||||||||||||||||||
| GHH30CA | 45 | 6 | 16 | 60 | 40 | 10 | 40 | 70 | 97.4 | 20.25 | 12 | M8xl0 | 8.5 | 9.5 | 28 | 26 | 14 | 12 | 9 | 80 | 20 | 38.74 | 83.06 | 1.06 | 0,85 | 0,85 | 0,88 | 4. 47 | ||
| GHH30HA | 60 | 93 | 120.4 | 21.75 | 13.8 | M8x2ij | 47.27 | 110.13 | 1.40 | 1.47 | 1.47 | 1.16 | ||||||||||||||||||
| GHH35CA | 55 | 18 | 70 | 50 | 10 | 50 | 80 | 112.4 | 20.6 | 12 | 16 | 19.6 | 34 | 29 | 14 | 12 | 9 | 80 | 20 | 49.52 | 102.87 | 1.73 | 1.20 | 1. 20 | 1.45 | 6. 30 | ||||
| GHH35HA | 1.5 | 72 | 105.8 | 138.2 | 22.5 | M8xl2 | 60.21 | 136.31 | 2.29 | 2.08 | 2.08 | 1.92 | ||||||||||||||||||
| GHH45CA | 70 | 9.5 | 86 | 60 | 13 | 60 | 97 | 139,4 | 23 | M10xl7 | 16 | 45 | 38 | 20 | 17 | 14 | 105 | M12x35 | 77.57 | 155,93 | 3.01 | 2.35 | 2.35 | 2.73 | 10.41 | |||||
| GHH45HA | 20.5 | 80 | 128.8 | 171.2 | 28.9 | L8. | 30.5 | 22.5 | 94.54 | 207.12 | 4.00 | 4.07 | 4.07 | 3.61 | ||||||||||||||||
| GHH55CA | 80 | 100 | 75 | 75 | 117.7 | 166.7 | 27.35 | M12xl8 | 22 | 29 | 53 | 44 | 23 | 20 | 16 | 120 | 30 | M14x45 | 114.44 | 227. 81 | 5.66 | 4.06 | 4.06 | 4.17 | 15.08 | |||||
| GHH55HA | 13 | 23. 5 | 12.5 | 95 | 155.8 | 204.8 | 36.4 | 12.9 | 139.35 | 301.26 | 7.49 | 7.01 | 7.01 | 5.49 | ||||||||||||||||
| GHH65CA | 90 | 15 | 126 | 76 | 25 | 70 | 144.2 | 200.2 | 43.1 | 25 | 15 | 15 | 63 | 53 | 26 | 22 | 18 | 150 | 35 | M16x50 | 163.63 | 324.71 | 10.02 | 6.44 | 6.44 | 7.00 | 21.18 | |||
| GHH65HA | 31.5 | 120 | 203.6 | 259.6 | 47.8 | 12.9 | M16x20 | 208.36 | 457.15 | 14.15 | 11.12 | 11.12 | 9.82 | |||||||||||||||||
Kiat untuk memesan panduan linier dan blok panduan linier:
(1) Beri tahu kami lebar panduan linier: misalnya 9mm
(2) Berapa kode ukuran blok panduan linier, tolong?Misalnya MGN9C, HGH15CA dan lain-lain.
(3) Berapa panjang panduan linier yang Anda butuhkan, dan berapa banyak blok panduan dalam satu panduan linier, tolong?Misalnya MNG91R80MM;1 pcs blok pada panduan linier 80mm
EGW15CA EGW20CA EGW25CA EGW30CA EGW15SA EGW20SA EGW25SA EGW30SA
Keunggulan kami untuk panduan Linear seri HG:
1. Sistem unit geser lengkap dengan akurasi tinggi dan dapat dipindahkan tanpa defleksi.
2. Penggunaan umur panjang.
3. Pengiriman yang cepat dan pelayanan yang baik.
4.Stok besardan grosir batch rendah.
5.ISO9001:2008
6. Kompetitifharga, kualitas bagus, pengiriman cepat.
7.Respon cepat untuke-mail atau memecahkan pertanyaan dengan cepat.
8. Kerja sama dan layanan yang jujur.
