| Tempat asal | Cina |
| Nama merek | ZANE |
| Sertifikasi | CE，ISO |
| Nomor model | GHH-CA/GHH-HA |

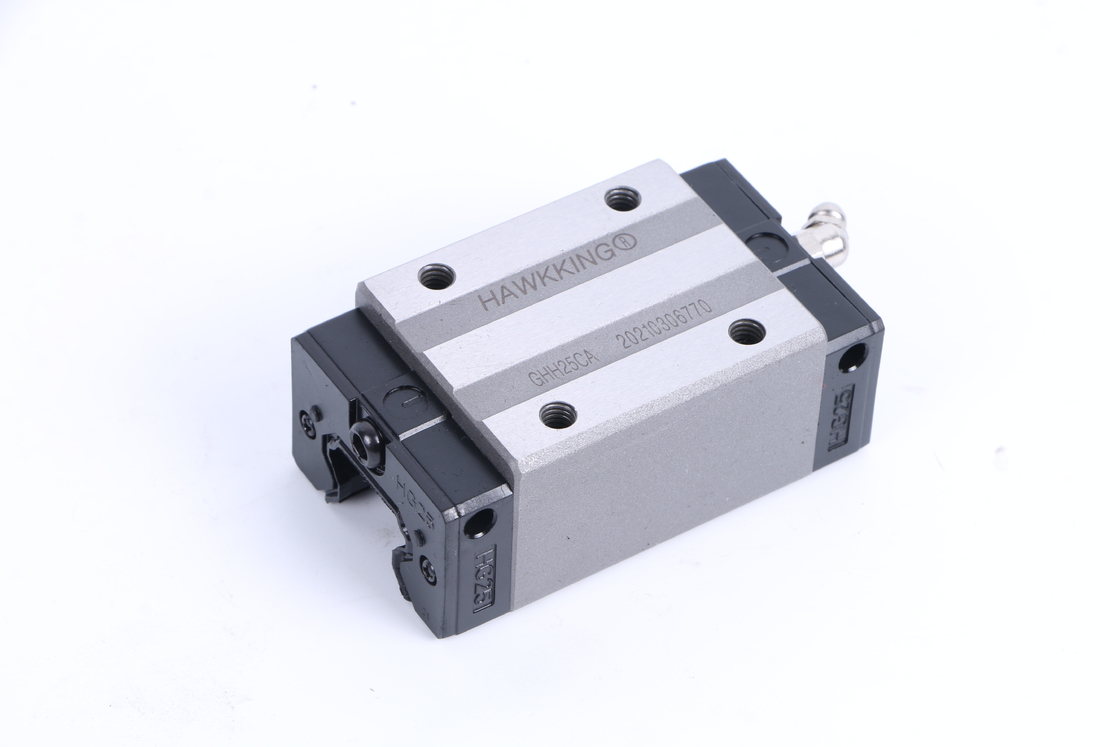

stainless steel Panduan Linear Panjang Disesuaikan HGH35 blok rel linier
1. Desain lebar yang diperbesar meningkatkan kapasitas beban momen.
2. Desain kontak lengkung gothic memiliki karakteristik kekakuan tinggi ke segala arah.
3. Bola baja akan dipegang oleh penahan miniatur untuk menghindari bola jatuh bahkan ketika balok dilepas dari pemasangan rel.
4. Semua komponen logam terbuat dari stainless steel untuk tujuan anti-korosi
| Model | Ukuran kombinasi (mm) | Ukuran blok (mm) | Ukuran rel geser (mm) |
Memperbaiki baut untuk rel geser ukuran |
Beban tetap dinamis dasar | Beban tetap tetap dasar | Momen statis yang diizinkan | bobot | ||||||||||||||||||||||
|
Tn kN^n |
MP kNf |
kNF saya |
memblokir kg |
menggeser kg/n |
||||||||||||||||||||||||||
| H | HSaya | N | W | B | BSaya | C | Li | L | KSaya | G | Mxl | T | h2 | h3 | WR | HR | D | h | d | P | E | (mm) | C(kN) | Co(kN) | ||||||
| GHH15CA | 28 | 4.3 | 9.5 | 34 | 26 | 4 | 26 | 39.4 | 61.4 | 10 | 5.3 | M4x5 | 6 | 7.95 | 7.7 | 15 | 15 | 7.5 | 5.3 | 4,5 | 60 | 20 | M4xl6 | 11.38 | 25.31 | 0.17 | 0,15 | 0,15 | 0.18 | 1.45 |
| GHH20CA | 30 | 4.6 | 12 | 44 | 32 | 6 | 36 | 50.5 | 77.5 | 12.25 | 12 | M5x6 | 8 | 6 | 7 | 20 | 17.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 17.75 | 37.84 | 0.38 | 0.27 | 0.27 | 0,30 | 2.21 |
| GHH20HA | 50 | 65.2 | 92.2 | 12.6 | 21.18 | 48.84 | 0,48 | 0,47 | 0,47 | 0.39 | ||||||||||||||||||||
| GHH25CA | 40 | 5.5 | 48 | 35 | 6.5 | 35 | 58 | 84 | 16.8 | 12 | M6x8 | 8 | 10 | 23 | 22 | 11 | 9 | 7 | 60 | 20 | M6x20 | 26.48 | 56.19 | 0,64 | 0,51 | 0,51 | 0. 51 | 3.21 | ||
| GHH25HA | 12.5 | 50 | 78.6 | 104.6 | 19.6 | 32. 75 | 76.00 | 0,87 | 0,88 | 0,88 | 0,69 | |||||||||||||||||||
| GHH30CA | 45 | 6 | 16 | 60 | 40 | 10 | 40 | 70 | 97.4 | 20.25 | 12 | M8xl0 | 8.5 | 9.5 | 28 | 26 | 14 | 12 | 9 | 80 | 20 | 38.74 | 83.06 | 1.06 | 0,85 | 0,85 | 0,88 | 4. 47 | ||
| GHH30HA | 60 | 93 | 120.4 | 21.75 | 13.8 | M8x2ij | 47.27 | 110.13 | 1.40 | 1.47 | 1.47 | 1.16 | ||||||||||||||||||
| GHH35CA | 55 | 18 | 70 | 50 | 10 | 50 | 80 | 112.4 | 20.6 | 12 | 16 | 19.6 | 34 | 29 | 14 | 12 | 9 | 80 | 20 | 49.52 | 102.87 | 1.73 | 1.20 | 1. 20 | 1.45 | 6. 30 | ||||
| GHH35HA | 1.5 | 72 | 105.8 | 138.2 | 22.5 | M8xl2 | 60.21 | 136.31 | 2.29 | 2.08 | 2.08 | 1.92 | ||||||||||||||||||
| GHH45CA | 70 | 9.5 | 86 | 60 | 13 | 60 | 97 | 139.4 | 23 | M10xl7 | 16 | 45 | 38 | 20 | 17 | 14 | 105 | M12x35 | 77.57 | 155.93 | 3.01 | 2.35 | 2.35 | 2.73 | 10.41 | |||||
| GHH45HA | 20.5 | 80 | 128.8 | 171.2 | 28.9 | L8. | 30.5 | 22.5 | 94.54 | 207.12 | 4.00 | 4.07 | 4.07 | 3.61 | ||||||||||||||||
| GHH55CA | 80 | 100 | 75 | 75 | 117.7 | 166.7 | 27.35 | M12xl8 | 22 | 29 | 53 | 44 | 23 | 20 | 16 | 120 | 30 | M14x45 | 114,44 | 227. 81 | 5.66 | 4.06 | 4.06 | 4.17 | 15.08 | |||||
| GHH55HA | 13 | 23. 5 | 12. 5 | 95 | 155.8 | 204.8 | 36.4 | 12.9 | 139.35 | 301,26 | 7.49 | 7.01 | 7.01 | 5.49 | ||||||||||||||||
| GHH65CA | 90 | 15 | 126 | 76 | 25 | 70 | 144.2 | 200.2 | 43.1 | 25 | 15 | 15 | 63 | 53 | 26 | 22 | 18 | 150 | 35 | M16x50 | 163.63 | 324,71 | 10.02 | 6.44 | 6.44 | 7,00 | 21.18 | |||
| GHH65HA | 31.5 | 120 | 203.6 | 259.6 | 47.8 | 12.9 | M16x20 | 208.36 | 457.15 | 14.15 | 11.12 | 11.12 | 9.82 | |||||||||||||||||
Tip untuk memesan panduan linier dan blok panduan linier:
(1) Beri tahu kami lebar panduan linier: misalnya 9mm
(2) Berapa kode ukuran blok panduan linier, tolong?Misalnya MGN9C, HGH15CA dan lain-lain.
(3) Berapa panjang panduan linier yang Anda butuhkan, dan berapa banyak blok panduan dalam satu panduan linier, tolong?Misalnya MNG91R80MM;1 buah balok pada panduan linier 80mm
EGW15CA EGW20CA EGW25CA EGW30CA EGW15SA EGW20SA EGW25SA EGW30SA
Keuntungan kami untuk panduan Linear seri HG:
1. Sistem unit geser lengkap dengan akurasi tinggi dan dapat dipindahkan tanpa defleksi.
2. Penggunaan umur panjang.
3. Pengiriman yang cepat dan pelayanan yang baik.
4.stok besardan grosir batch rendah.
5. ISO9001: 2008
6. Kompetitifharga, kualitas bagus, pengiriman cepat.
7.Respon cepat untuke-mail atau memecahkan pertanyaan dengan cepat.
8. Kerjasama dan pelayanan yang jujur.
