| Tempat asal | Cina |
| Nama merek | ZANE |
| Sertifikasi | CE，ISO |

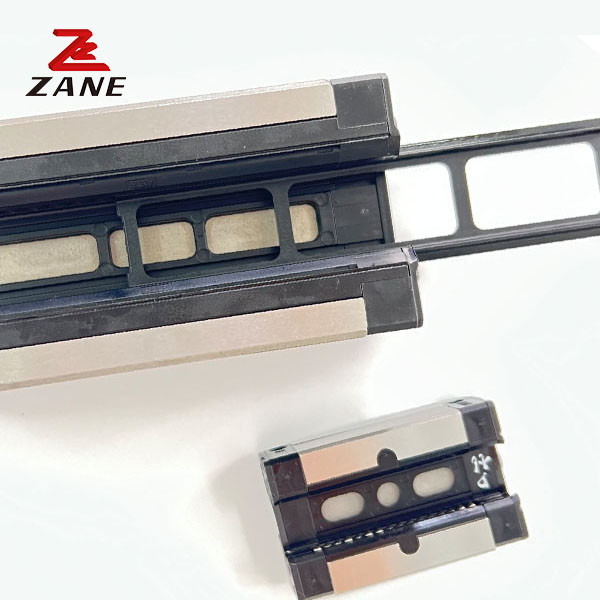

Precision Mini Linear Rail Guide Slide Carriage Blocks untuk Mesin Dispensing
Keakuratan posisi yang tinggi
Ketika menggunakan panduan linier sebagai panduan linier, karena metode gesekan panduan linier adalah gesekan rolling, tidak hanya koefisien gesekan dikurangi menjadi 1/50 dari panduan geser,tapi kesenjangan antara gesekan dinamis dan gesekan statis juga kecilOleh karena itu, ketika tempat tidur berjalan, tidak akan ada geser, dan akurasi posisi tingkat yang sama dapat dicapai.
Jarak setiap lubang adalah 25mm, jumlah lubang untuk berbagai panjang rel:
200mm (8 lubang), 250mm (10 lubang), 300mm (12 lubang), 350mm (14 lubang)
400mm (16 lubang), 450mm (18 lubang), 500mm (20 lubang), 550mm (22 lubang)
2-7-2 GMW-CA/GMW-HA
| Model | Ukuran kombinasi (mm) | Ukuran blok ((mm) | Ukuran rel geser ((mm) | Beban dinamis nominal | Beban statis nominal |
Momentum statis yang diizinkan Kgf*M
(kgf • m) |
Dimensi baut pengikat rel geser (mm) |
||||||||||||||||
| H | Apa kabar? | N | W | B | Bl | C | Aku akan | L | MxL | Wr | Waktu | D | h | d | P | E | C ((kgf) | C ((kgf) | Pak | MP | Aku... | ||
| GMW3CA | 4.5 | 1 | 3 | 12 | - | - | 4.5 | 9.8 | 15 | M2xl.6 | 6 | 2.8 | 4 | 1.5 | 2.4 | 15 | 10 | 29 | 54 | 0.16 | 0.09 | 0. 09 | M2x4 |
| GMW3HA | 8 | 14.6 | 20 | 38 | 91 | 0. 26 | 0.19 | 0. 19 | |||||||||||||||
| GMW5CA | 6.5 | 1.5 | 3.5 | 17 | 13 | 2 | - | 13.6 | 20.5 | M2.5x1.5 | 10 | 4 | 4.8 | 1.6 | 2.9 | 20 | 10 | 48 | 92 | 0.47 | 0. 22 | 0. 22 | M2. 5x7 |
| GMW5HA | - | 17.6 | 24.5 | 63 | 134 | 0.7 | 0.42 | 0.42 | |||||||||||||||
| GMW7CA | 9 | 2 | 5.5 | 25 | 19 | 3 | 10 | 22 | 31.5 | M3x3 | 14 | 5.5 | 6 | 3.2 | 3.5 | 30 | 15 | 140 | 210 | 1.6 | 0. 73 | 0. 73 | M3x8 |
| GMW7HA | 19 | 32.5 | 42 | 180 | 320 | 2. 39 | L 58 | 1.58 | |||||||||||||||
| GMW9CA | 12 | 3 | 6 | 30 | 21 | 4.5 | 12 | 28.6 | 38.5 | M3x3 | 18 | 7 | 6.5 | 45 | 3.5 | 30 | 15 | 280 | 420 | 4.09 | 1.93 | 1.93 | M3x8 |
| GMW9HA | 23 | 3.5 | 24 | 40.4 | 50.5 | 350 | 600 | 5. 56 | 3.47 | 3.47 | |||||||||||||
| GMW12CA | 14 | 3 | 8 | 40 | 28 | 6 | 15 | 31 | 44 | M3x3.5 | 24 | 8 | 8 | 45 | 4.5 | 40 | 20 | 400 | 570 | 7.17 | 2.83 | 2.83 | M4xl0 |
| GMW12HA | 28 | 46.3 | 59 | 520 | 840 | 10. 47 | 5. 85 | 5. 85 | |||||||||||||||
| GMW15CA | 16 | 4 | 9 | 60 | 45 | 7.5 | 20 | 39.4 | 55 | M4x4.5 | 42 | 10 | 8 | 4.5 | 4.5 | 40 | 20 | 690 | 940 | 20.3 | 5. 78 | 5. 78 | M4xl2 |
| GMW15HA | 35 | 58.7 | 74.5 | 910 | 1410 | 30.48 | 12.5 | 12.5 | |||||||||||||||
ps:1 kgf= 9,81 N
