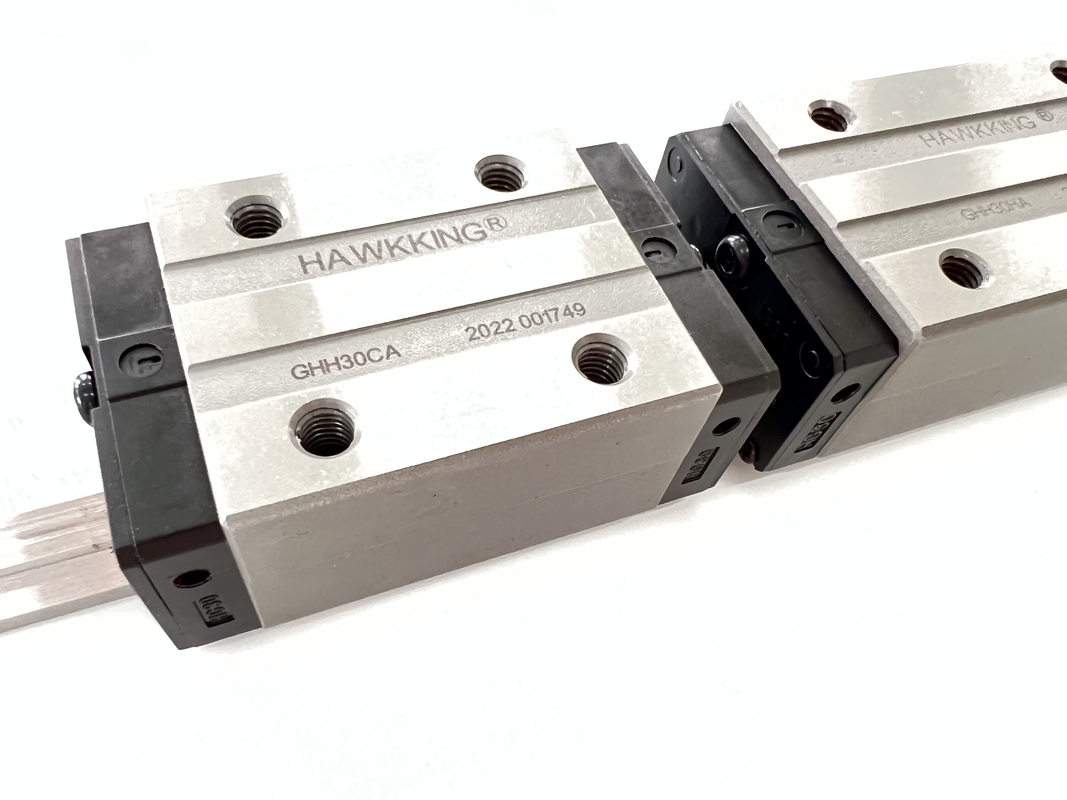

Panduan Linear Panjang Disesuaikan Akurasi Tinggi HGH15 HGH20 HGH25 HGH30
Di mana Panduan Linear Digunakan?
Panduan linier digunakan dalam berbagai aplikasi industri dan manufaktur.Anda biasanya akan melihat panduan linier dari semua ukuran dan gaya yang digunakan dalam mesin CNC dan printer 3D, termasuk di printer rumah yang lebih kecil dan printer industri yang lebih besar.Dalam aplikasi ini, slide linier sering digunakan untuk memposisikan pahat atau pelat dasar di dalam mesin.Sementara penggerak dilakukan oleh komponen lain, pemandu linier membawa beban pahat atau pelat dasar dan melindungi komponen penggerak dari pembebanan yang tidak tepat.Panduan linier juga digunakan dalam aplikasi dan desain robot seperti dengan robot Gantry (juga disebut Cartesian) dan dengan sistem transportasi overhead.Ada banyak aplikasi di mana pemandu linier digunakan untuk menopang beban berat dan memastikan gerakan linier yang mulus.
| Model |
Ukuran kombinasi (mm) |
Ukuran blok (mm) |
Ukuran rel geser (mm) |
Memperbaiki baut untuk rel geser
ukuran
|
Beban tetap dinamis dasar |
Beban tetap tetap dasar |
Momen statis yang diizinkan |
bobot |
|
Tn
kN^n
|
MP
kNf
|
kNF saya |
memblokir
kg
|
menggeser
kg/n
|
| H |
HSaya |
N |
W |
B |
BSaya |
C |
Li |
L |
KSaya |
G |
Mxl |
T |
h2 |
h3 |
WR |
HR |
D |
h |
d |
P |
E |
(mm) |
C(kN) |
Co(kN) |
| GHH15CA |
28 |
4.3 |
9.5 |
34 |
26 |
4 |
26 |
39.4 |
61.4 |
10 |
5.3 |
M4x5 |
6 |
7.95 |
7.7 |
15 |
15 |
7.5 |
5.3 |
4,5 |
60 |
20 |
M4xl6 |
11.38 |
25.31 |
0.17 |
0,15 |
0,15 |
0.18 |
1.45 |
| GHH20CA |
30 |
4.6 |
12 |
44 |
32 |
6 |
36 |
50.5 |
77.5 |
12.25 |
12 |
M5x6 |
8 |
6 |
7 |
20 |
17.5 |
9.5 |
8.5 |
6 |
60 |
20 |
M5xl6 |
17.75 |
37.84 |
0.38 |
0.27 |
0.27 |
0,30 |
2.21 |
| GHH20HA |
50 |
65.2 |
92.2 |
12.6 |
21.18 |
48.84 |
0,48 |
0,47 |
0,47 |
0.39 |
| GHH25CA |
40 |
5.5 |
|
48 |
35 |
6.5 |
35 |
58 |
84 |
16.8 |
12 |
M6x8 |
8 |
10 |
|
23 |
22 |
11 |
9 |
7 |
60 |
20 |
M6x20 |
26.48 |
56.19 |
0,64 |
0,51 |
0,51 |
0. 51 |
3.21 |
| GHH25HA |
12.5 |
50 |
78.6 |
104.6 |
19.6 |
|
32. 75 |
76.00 |
0,87 |
0,88 |
0,88 |
0,69 |
| GHH30CA |
45 |
6 |
16 |
60 |
40 |
10 |
40 |
70 |
97.4 |
20.25 |
12 |
M8xl0 |
8.5 |
9.5 |
|
28 |
26 |
14 |
12 |
9 |
80 |
20 |
|
38.74 |
83.06 |
1.06 |
0,85 |
0,85 |
0,88 |
4. 47 |
| GHH30HA |
60 |
93 |
120.4 |
21.75 |
13.8 |
M8x2ij |
47.27 |
110.13 |
1.40 |
1.47 |
1.47 |
1.16 |
| GHH35CA |
55 |
|
18 |
70 |
50 |
10 |
50 |
80 |
112.4 |
20.6 |
12 |
|
|
16 |
19.6 |
34 |
29 |
14 |
12 |
9 |
80 |
20 |
|
49.52 |
102.87 |
1.73 |
1.20 |
1. 20 |
1.45 |
6. 30 |
| GHH35HA |
1.5 |
72 |
105.8 |
138.2 |
22.5 |
M8xl2 |
|
|
60.21 |
136.31 |
2.29 |
2.08 |
2.08 |
1.92 |
| GHH45CA |
70 |
9.5 |
|
86 |
60 |
13 |
60 |
97 |
139,4 |
23 |
|
M10xl7 |
16 |
|
|
45 |
38 |
20 |
17 |
14 |
105 |
|
M12x35 |
77.57 |
155,93 |
3.01 |
2.35 |
2.35 |
2.73 |
10.41 |
| GHH45HA |
20.5 |
80 |
128.8 |
171.2 |
28.9 |
|
L8. |
30.5 |
22.5 |
94.54 |
207.12 |
4.00 |
4.07 |
4.07 |
3.61 |
| GHH55CA |
80 |
|
|
100 |
75 |
|
75 |
117.7 |
166.7 |
27.35 |
|
M12xl8 |
|
22 |
29 |
53 |
44 |
23 |
20 |
16 |
120 |
30 |
M14x45 |
114,44 |
227. 81 |
5.66 |
4.06 |
4.06 |
4.17 |
15.08 |
| GHH55HA |
13 |
23. 5 |
12. 5 |
95 |
155.8 |
204.8 |
36.4 |
12.9 |
|
139.35 |
301,26 |
7.49 |
7.01 |
7.01 |
5.49 |
| GHH65CA |
90 |
15 |
|
126 |
76 |
25 |
70 |
144.2 |
200.2 |
43.1 |
|
|
25 |
15 |
15 |
63 |
53 |
26 |
22 |
18 |
150 |
35 |
M16x50 |
163.63 |
324,71 |
10.02 |
6.44 |
6.44 |
7,00 |
21.18 |
| GHH65HA |
31.5 |
120 |
203.6 |
259.6 |
47.8 |
12.9 |
M16x20 |
208.36 |
457.15 |
14.15 |
11.12 |
11.12 |
9.82 |
Tip untuk memesan panduan linier dan blok panduan linier:
(1) Beri tahu kami lebar panduan linier: misalnya 9mm
(2) Berapa kode ukuran blok panduan linier, tolong?Misalnya MGN9C, HGH15CA dan lain-lain.
(3) Berapa panjang panduan linier yang Anda butuhkan, dan berapa banyak blok panduan dalam satu panduan linier, tolong?Misalnya MNG91R80MM;1 buah balok pada panduan linier 80mm
