Panduan Gerak Linear
>
|
| Tempat asal | Cina |
| Nama merek | ZANE |
| Sertifikasi | CE，ISO |
| Nomor model | GHH-CA/GHH-HA |

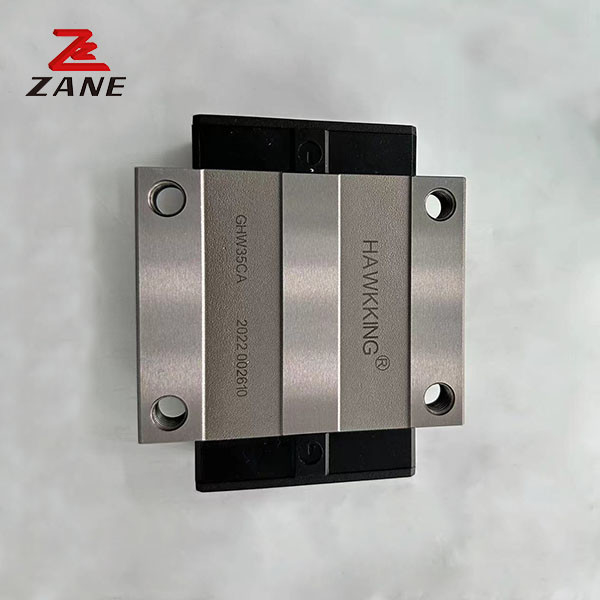

Panuntun LM yang tahan lama dan andal
Fitur Produk
Fungsi gerak panduan linier adalah untuk mendukung dan membimbing bagian yang bergerak untuk membuat gerak linier bergantian ke arah tertentu.Panduan gerak linier dapat diklasifikasikan menjadi panduan gesekan geser, panduan gesekan bergulir, panduan gesekan elastis, dan panduan gesekan cairan.
Keuntungan
1, umur panjang
2, akurasi posisi yang tinggi
3, mudah dibongkar dan dirakit
4, dengan kekuatan besar
5, struktur pelumasan sederhana
| Model | Ukuran kombinasi (mm) | Ukuran blok ((mm) | Ukuran rel geser ((mm) |
Pemasangan baut untuk rel geser ukuran |
Beban dasar dinamis tetap | beban dasar tetap | Momentum statis yang diizinkan | berat badan | ||||||||||||||||||||||
|
Pak kN^n |
MP kNf |
KNF-ku |
Blok kg |
Slide kg/n |
||||||||||||||||||||||||||
| H | HAku | N | W | B | BAku | C | Li | L | KAku | G | Mxl | T | h2 | h3 | WR | HR | D | h | d | P | E | (mm) | C (((kN) | Co ((kN) | ||||||
| GHH15CA | 28 | 4.3 | 9.5 | 34 | 26 | 4 | 26 | 39.4 | 61.4 | 10 | 5.3 | M4x5 | 6 | 7.95 | 7.7 | 15 | 15 | 7.5 | 5.3 | 4.5 | 60 | 20 | M4xl6 | 11.38 | 25.31 | 0.17 | 0.15 | 0.15 | 0.18 | 1.45 |
| GHH20CA | 30 | 4.6 | 12 | 44 | 32 | 6 | 36 | 50.5 | 77.5 | 12.25 | 12 | M5x6 | 8 | 6 | 7 | 20 | 17.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 17.75 | 37.84 | 0.38 | 0.27 | 0.27 | 0.30 | 2.21 |
| GHH20HA | 50 | 65.2 | 92.2 | 12.6 | 21.18 | 48.84 | 0.48 | 0.47 | 0.47 | 0.39 | ||||||||||||||||||||
| GHH25CA | 40 | 5.5 | 48 | 35 | 6.5 | 35 | 58 | 84 | 16.8 | 12 | M6x8 | 8 | 10 | 23 | 22 | 11 | 9 | 7 | 60 | 20 | M6x20 | 26.48 | 56.19 | 0.64 | 0.51 | 0.51 | 0. 51 | 3.21 | ||
| GHH25HA | 12.5 | 50 | 78.6 | 104.6 | 19.6 | 32. 75 | 76.00 | 0.87 | 0.88 | 0.88 | 0.69 | |||||||||||||||||||
| GHH30CA | 45 | 6 | 16 | 60 | 40 | 10 | 40 | 70 | 97.4 | 20.25 | 12 | M8xl0 | 8.5 | 9.5 | 28 | 26 | 14 | 12 | 9 | 80 | 20 | 38.74 | 83.06 | 1.06 | 0.85 | 0.85 | 0.88 | 4. 47 | ||
| GHH30HA | 60 | 93 | 120.4 | 21.75 | 13.8 | M8x2ij | 47.27 | 110.13 | 1.40 | 1.47 | 1.47 | 1.16 | ||||||||||||||||||
| GHH35CA | 55 | 18 | 70 | 50 | 10 | 50 | 80 | 112.4 | 20.6 | 12 | 16 | 19.6 | 34 | 29 | 14 | 12 | 9 | 80 | 20 | 49.52 | 102.87 | 1.73 | 1.20 | 1. 20 | 1.45 | 6. 30 | ||||
| GHH35HA | 1.5 | 72 | 105.8 | 138.2 | 22.5 | M8xl2 | 60.21 | 136.31 | 2.29 | 2.08 | 2.08 | 1.92 | ||||||||||||||||||
| GHH45CA | 70 | 9.5 | 86 | 60 | 13 | 60 | 97 | 139.4 | 23 | M10xl7 | 16 | 45 | 38 | 20 | 17 | 14 | 105 | M12x35 | 77.57 | 155.93 | 3.01 | 2.35 | 2.35 | 2.73 | 10.41 | |||||
| GHH45HA | 20.5 | 80 | 128.8 | 171.2 | 28.9 | L8. | 30.5 | 22.5 | 94.54 | 207.12 | 4.00 | 4.07 | 4.07 | 3.61 | ||||||||||||||||
| GHH55CA | 80 | 100 | 75 | 75 | 117.7 | 166.7 | 27.35 | M12xl8 | 22 | 29 | 53 | 44 | 23 | 20 | 16 | 120 | 30 | M14x45 | 114.44 | 227. 81 | 5.66 | 4.06 | 4.06 | 4.17 | 15.08 | |||||
| GHH55HA | 13 | 23. 5 | 12. 5 | 95 | 155.8 | 204.8 | 36.4 | 12.9 | 139.35 | 301.26 | 7.49 | 7.01 | 7.01 | 5.49 | ||||||||||||||||
| GHH65CA | 90 | 15 | 126 | 76 | 25 | 70 | 144.2 | 200.2 | 43.1 | 25 | 15 | 15 | 63 | 53 | 26 | 22 | 18 | 150 | 35 | M16x50 | 163.63 | 324.71 | 10.02 | 6.44 | 6.44 | 7.00 | 21.18 | |||
| GHH65HA | 31.5 | 120 | 203.6 | 259.6 | 47.8 | 12.9 | M16x20 | 208.36 | 457.15 | 14.15 | 11.12 | 11.12 | 9.82 | |||||||||||||||||
Tips untuk memesan panduan linier dan blok panduan linier:
(1) Beritahu kita lebar panduan linier: misalnya 9mm
(2) Apa kode ukuran blok panduan linier, pls? misalnya MGN9C, HGH15CA dan lain-lain
(3) Apa panjang panduan linier yang Anda butuhkan, dan berapa banyak blok panduan dalam satu panduan linier, pls? misalnya MNG91R80MM; 1 pcs blok pada panduan linier 80mm
Kode-kode yang digunakan adalah Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode-kode Kode-k
Keuntungan kami untuk seri HG panduan linier:
1Sistem unit geser lengkap dengan akurasi tinggi dan dapat dipindahkan tanpa defleksi.
2. umur panjang penggunaan.
3Pengiriman cepat dan layanan yang baik.
4.Stok besardan grosir low batch.
5. ISO9001:2008
6. KompetitifHarga, kualitas bagus, pengiriman cepat.
7.Tanggapan cepat untukemail atau menyelesaikan pertanyaan dengan cepat.
8Kerja sama dan pelayanan yang jujur.
