| Tempat asal | Cina |
| Nama merek | ZANE |
| Sertifikasi | CE，ISO |
| Nomor model | GHH-CA/GHH-HA |

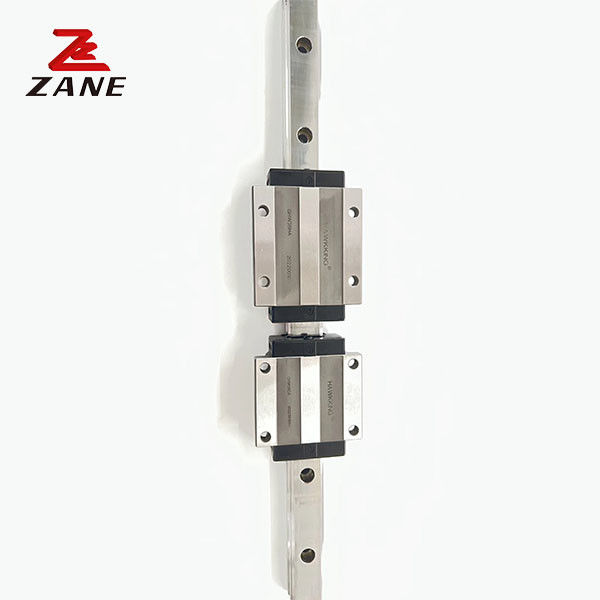

panjang dari 100mm sampai 1000mm presisi tinggi HGH55 panduan linier
panjang dari 100mm sampai 1000mm presisi tinggi HGH55 panduan linier
Keakuratan
Berdasarkan akurasi berjalan slide bola yang bergerak di rel, akurasi gerakan yang diperlukan dinyatakan dalam kode tingkat akurasi tertentu, seperti P5 atau PN, tergantung pada produsen.
Beban yang Diterapkan
Ini adalah beban yang diterapkan pada panduan linier, yang biasanya terdiri dari berat diri dari tabel, berat benda yang diangkut, dan
beban biasanya diterapkan secara vertikal atau lateral terhadap sumbu gerak.
| Model | Ukuran kombinasi (mm) | Ukuran blok ((mm) | Ukuran rel geser ((mm) |
Pemasangan baut untuk rel geser ukuran |
Beban dasar dinamis tetap | beban dasar tetap | Momentum statis yang diizinkan | berat badan | ||||||||||||||||||||||
|
Pak kN^n |
MP kNf |
KNF-ku |
Blok kg |
Slide kg/n |
||||||||||||||||||||||||||
| H | HAku | N | W | B | BAku | C | Li | L | KAku | G | Mxl | T | h2 | h3 | WR | HR | D | h | d | P | E | (mm) | C (((kN) | Co ((kN) | ||||||
| GHH15CA | 28 | 4.3 | 9.5 | 34 | 26 | 4 | 26 | 39.4 | 61.4 | 10 | 5.3 | M4x5 | 6 | 7.95 | 7.7 | 15 | 15 | 7.5 | 5.3 | 4.5 | 60 | 20 | M4xl6 | 11.38 | 25.31 | 0.17 | 0.15 | 0.15 | 0.18 | 1.45 |
| GHH20CA | 30 | 4.6 | 12 | 44 | 32 | 6 | 36 | 50.5 | 77.5 | 12.25 | 12 | M5x6 | 8 | 6 | 7 | 20 | 17.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 17.75 | 37.84 | 0.38 | 0.27 | 0.27 | 0.30 | 2.21 |
| GHH20HA | 50 | 65.2 | 92.2 | 12.6 | 21.18 | 48.84 | 0.48 | 0.47 | 0.47 | 0.39 | ||||||||||||||||||||
| GHH25CA | 40 | 5.5 | 48 | 35 | 6.5 | 35 | 58 | 84 | 16.8 | 12 | M6x8 | 8 | 10 | 23 | 22 | 11 | 9 | 7 | 60 | 20 | M6x20 | 26.48 | 56.19 | 0.64 | 0.51 | 0.51 | 0. 51 | 3.21 | ||
| GHH25HA | 12.5 | 50 | 78.6 | 104.6 | 19.6 | 32. 75 | 76.00 | 0.87 | 0.88 | 0.88 | 0.69 | |||||||||||||||||||
| GHH30CA | 45 | 6 | 16 | 60 | 40 | 10 | 40 | 70 | 97.4 | 20.25 | 12 | M8xl0 | 8.5 | 9.5 | 28 | 26 | 14 | 12 | 9 | 80 | 20 | 38.74 | 83.06 | 1.06 | 0.85 | 0.85 | 0.88 | 4. 47 | ||
| GHH30HA | 60 | 93 | 120.4 | 21.75 | 13.8 | M8x2ij | 47.27 | 110.13 | 1.40 | 1.47 | 1.47 | 1.16 | ||||||||||||||||||
| GHH35CA | 55 | 18 | 70 | 50 | 10 | 50 | 80 | 112.4 | 20.6 | 12 | 16 | 19.6 | 34 | 29 | 14 | 12 | 9 | 80 | 20 | 49.52 | 102.87 | 1.73 | 1.20 | 1. 20 | 1.45 | 6. 30 | ||||
| GHH35HA | 1.5 | 72 | 105.8 | 138.2 | 22.5 | M8xl2 | 60.21 | 136.31 | 2.29 | 2.08 | 2.08 | 1.92 | ||||||||||||||||||
| GHH45CA | 70 | 9.5 | 86 | 60 | 13 | 60 | 97 | 139.4 | 23 | M10xl7 | 16 | 45 | 38 | 20 | 17 | 14 | 105 | M12x35 | 77.57 | 155.93 | 3.01 | 2.35 | 2.35 | 2.73 | 10.41 | |||||
| GHH45HA | 20.5 | 80 | 128.8 | 171.2 | 28.9 | L8. | 30.5 | 22.5 | 94.54 | 207.12 | 4.00 | 4.07 | 4.07 | 3.61 | ||||||||||||||||
| GHH55CA | 80 | 100 | 75 | 75 | 117.7 | 166.7 | 27.35 | M12xl8 | 22 | 29 | 53 | 44 | 23 | 20 | 16 | 120 | 30 | M14x45 | 114.44 | 227. 81 | 5.66 | 4.06 | 4.06 | 4.17 | 15.08 | |||||
| GHH55HA | 13 | 23. 5 | 12. 5 | 95 | 155.8 | 204.8 | 36.4 | 12.9 | 139.35 | 301.26 | 7.49 | 7.01 | 7.01 | 5.49 | ||||||||||||||||
| GHH65CA | 90 | 15 | 126 | 76 | 25 | 70 | 144.2 | 200.2 | 43.1 | 25 | 15 | 15 | 63 | 53 | 26 | 22 | 18 | 150 | 35 | M16x50 | 163.63 | 324.71 | 10.02 | 6.44 | 6.44 | 7.00 | 21.18 | |||
| GHH65HA | 31.5 | 120 | 203.6 | 259.6 | 47.8 | 12.9 | M16x20 | 208.36 | 457.15 | 14.15 | 11.12 | 11.12 | 9.82 | |||||||||||||||||
Tips untuk memesan panduan linier dan blok panduan linier:
(1) Beritahu kita lebar panduan linier: misalnya 9mm
(2) Apa kode ukuran blok panduan linier, pls? misalnya MGN9C, HGH15CA dan lain-lain
(3) Apa panjang panduan linier yang Anda butuhkan, dan berapa banyak blok panduan dalam satu panduan linier, pls? misalnya MNG91R80MM; 1 pcs blok pada panduan linier 80mm
Kode-kode yang digunakan adalah Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode Kode-kode-kode Kode-k
Keuntungan kami untuk seri HG panduan linier:
1Sistem unit geser lengkap dengan akurasi tinggi dan dapat dipindahkan tanpa defleksi.
2. umur panjang penggunaan.
3Pengiriman cepat dan layanan yang baik.
4.Stok besardan grosir low batch.
5. ISO9001:2008
6. KompetitifHarga, kualitas bagus, pengiriman cepat.
7.Tanggapan cepat untukemail atau menyelesaikan pertanyaan dengan cepat.
8Kerja sama dan pelayanan yang jujur.
