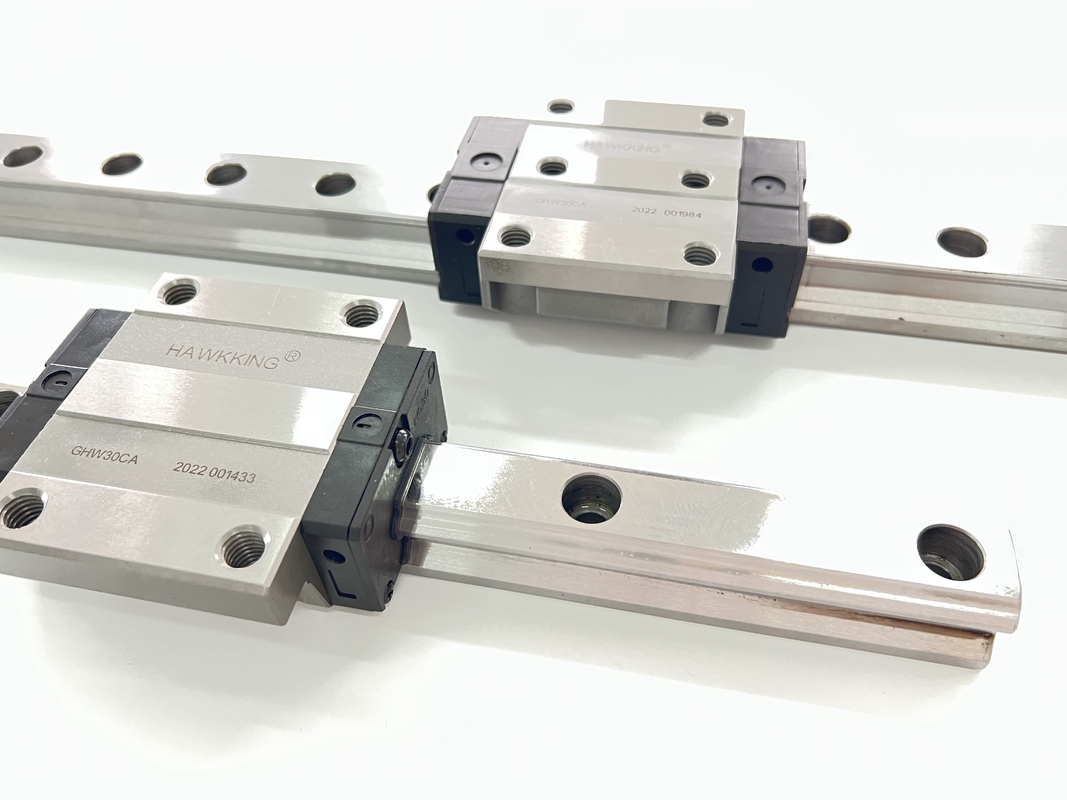

Linear Guideways Untuk Mesin CNC
  • Linear Guideways Untuk Mesin CNC
Linear Guideways Untuk Mesin CNC

Linear Guideways Untuk Mesin CNC

Tempat asal Cina
Nama merek ZANE
Sertifikasi CE，ISO
Nomor model ZANE-ghw
Rincian Produk
Nama Produk:
Panduan Rel Linier Mini
nilai:
C, H, P, SP, ATAS
Komponen Inti:
rel panduan linier
Panjang rel panduan linier:
100mm-4000mm, panjang apa pun akan tersedia
Ketinggian Rel Geser:
1-5mm
Jenis:
Panduan Gerak Linier
jenis panduan linier:
Tipe W atau tipe H atau tipe R
Menyoroti:

HGW20 Linear Guideways

,

Linear Guideways untuk mesin CNC

,

panduan rel profil UP

Deskripsi Produk

HGW20 rel panduan linier panjang disesuaikan dan blok untuk mesin CNC

Apa ciri-cirinya?
Kemampuan menyelaraskan sendiri Secara desain, alur busur lingkaran memiliki titik kontak pada 45 derajat.Pemandu linier seri HG bisa
menyerap sebagian besar kesalahan pemasangan karena ketidakteraturan permukaan dan memberikan gerakan linier yang mulus melalui deformasi elastis
elemen bergulir dan pergeseran titik kontak.Kemampuan menyelaraskan diri, akurasi tinggi, dan pengoperasian yang lancar dapat diperoleh
dengan instalasi yang mudah.


Model Ukuran kombinasi (mm) Ukuran blok (mm) Ukuran rel geser (mm)

Memperbaiki baut untuk rel geser
ukuran

 Beban tetap dinamis dasar Beban tetap tetap dasar Momen statis yang diijinkan bobot
Tuan kN-m

Mp
kN-m

 KN-m saya

memblokir
kg

menggeser
kg/m
H Hai N W B Dua c AS L Kl G M (A/B) T Ti h2 h3 Wr Jam D h d P e (mm) C(kn) C0(kN)
GHW15CA 24 4.3 16 47 38 4.5 30 39.4 61.4 8 5.3 M5/ φ4.5 6 8.9 3.95 3.7 15 15 7.5 5.3 4.5 60 20 M4xl6 11. 38 25.31 0,17 0,15 0,15 0,17 1.45
GHW20CA 30 4.6 21.5 63 53 5 40 50,5 77.5 10.25 12 M6/φ6 8 10 6 7 20 17.5 9.5 8.5 6 60 20 M5xl6 17.75 37.84 0.38 0.27 0.27 0,40 2.21
GHW20HA 65.2 92.2 17.6 21.18 48.84 0,48 0,47 0,47 0,52
GHW25CA 36 5.5 23.5 70 57 6.5 45 58 84 11.8 12 M8/φ77 8 14 6 9 23 22 11 9 7 60 20 M6x20 26.48 56.19 0,64 0,51 0,51 0,59 3.21
GHW25HA 78.6 104.6 22.1 32.75 76.00 0,87 0,88 0,88 0,80
GHW30CA 42 6 31 90 72 9 52 70 97.4 14.25 12 M10/φ9 8.5 16 6.5 10.8 28 26 14 12 9 80 20 M8x25 38.74 83.06 1.06 0,85 0,85 1.09 4.47
GHW30HA 93 120.4 25,75 47.27 110.13 1.40 1.47 1.47 1.44
GHW35CA 48 7.5 33 100 82 9 62 80 112.4 14.6 12 M10/φ9 10.1 18 9 12.6 34 29 14 12 9 80 20 M8x25 49.52 102.87 1.73 1.20 1.20 1.56 6.30
GHW35HA 105.8 138.2 27,5 60.21 136.31 2.29 2.08 2.08 2.06
GW45CA 60 9.5 37.5 120 100 10 80 97 139,4 13 12.9 M12/φ11 15.1 22 8.5 20.5 45 38 20 17 14 105 22.5 M12x35 77.57 155,93 3.01 2.35 2.35 2.79 10.41
GHW45HA 128.8 171.2 28.9 94.54 207.12 4.00 4.07 4.07 369
GHW55CA 70 13 43.5 140 116 12 95 117.7 166.7 17.35 12.9 M14/φ14 17.5 26,5 12 19 53 44 23 20 16 120 30 M14x45 114,44 227,81 5.66 4.06 4.06 4,52 15.08
GHW55HA 155.8 204.8 36.4 139.35 301,26 7.49 7.01 7.01 5.96
GHW65CA 90 15 53.5 170 142 14 110 144.2 200.2 23.1 12.9 M16/φ16 25 37.5 15 15 63 53 26 22 18 150 35 M16x50 163.63 324,71 10.02 6.44 6.44 9.17 21.18
GHW65HA 203.6 259.6 52.8 208.36 457.15 14.15 11.12 11.12 12.89


Linear Guideways Untuk Mesin CNC 0Linear Guideways Untuk Mesin CNC 1
