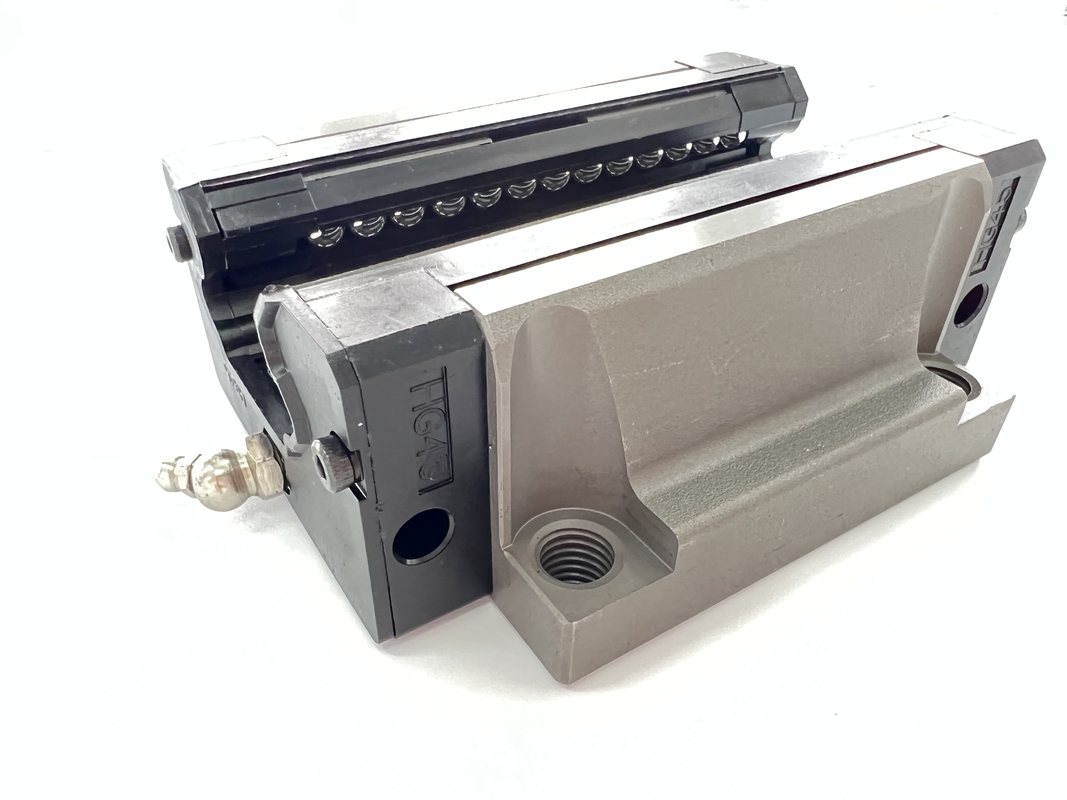

Slide Panduan Linear Untuk Mesin CNC
  • Slide Panduan Linear Untuk Mesin CNC
Slide Panduan Linear Untuk Mesin CNC

Slide Panduan Linear Untuk Mesin CNC

Tempat asal Cina
Nama merek ZANE
Sertifikasi CE，ISO
Nomor model ZANE-ghw
Rincian Produk
Nama Produk:
Panduan Rel Linier Mini
Bahan:
Besi tahan karat
Nomor model:
HGW20CA, HGW2CHA
Komponen Inti:
rel panduan linier
pelumasan:
Gemuk, minyak
Pertunjukan:
Kebisingan rendah presisi tinggi
jenis panduan linier:
Tipe W atau tipe H atau tipe R
Memblokir:
standar atau flensa
Lebar panduan:
15mm--65mm
Menyoroti:

Slide Panduan Linier hgw15

,

Slide Panduan Linier untuk mesin cnc

,

blok geser linier hgw20

Deskripsi Produk

hgw15 hgw20 linear panduan rel bantalan bola slider untuk mesin cnc



Penerapan guideway linier:

* 1. Pusat mesin
* 2. Alat mesin,
* 3. Pemrosesan presisi
* 4. Alat pemotong berat,
* 5.Mesin pemotong marmer
* 6. penggiling
* 7.Mesin injeksi
* 8. pukulan
* 9. Perangkat otomatisasi



Model Ukuran kombinasi (mm) Ukuran blok (mm) Ukuran rel geser (mm)

Memperbaiki baut untuk rel geser
ukuran

 Beban tetap dinamis dasar Beban tetap tetap dasar Momen statis yang diizinkan bobot
Tuan kN-m

Mp
kN-m

 kn-m . saya

memblokir
kg

menggeser
kg/m
H Hai N W B Dua c kamu L Kl G M (A/B) T Ti h2 h3 wr jam D h d P E (mm) C(kN) C0(kN)
GHW15CA 24 4.3 16 47 38 4,5 30 39.4 61.4 8 5.3 M5/ 4.5 6 8.9 3.95 3.7 15 15 7.5 5.3 4,5 60 20 M4xl6 11. 38 25.31 0.17 0,15 0,15 0.17 1.45
GHW20CA 30 4.6 21.5 63 53 5 40 50.5 77.5 10.25 12 M6/φ6 8 10 6 7 20 17.5 9.5 8.5 6 60 20 M5xl6 17.75 37.84 0.38 0.27 0.27 0,40 2.21
GHW20HA 65.2 92.2 17.6 21.18 48.84 0,48 0,47 0,47 0,52
GHW25CA 36 5.5 23.5 70 57 6.5 45 58 84 11.8 12 M8/φ77 8 14 6 9 23 22 11 9 7 60 20 M6x20 26.48 56.19 0,64 0,51 0,51 0,59 3.21
GHW25HA 78.6 104.6 22.1 32.75 76.00 0,87 0,88 0,88 0,80
GHW30CA 42 6 31 90 72 9 52 70 97.4 14.25 12 M10/φ9 8.5 16 6.5 10.8 28 26 14 12 9 80 20 M8x25 38.74 83.06 1.06 0,85 0,85 1.09 4.47
GHW30HA 93 120.4 25,75 47.27 110.13 1.40 1.47 1.47 1.44
GHW35CA 48 7.5 33 100 82 9 62 80 112.4 14.6 12 M10/φ9 10.1 18 9 12.6 34 29 14 12 9 80 20 M8x25 49.52 102.87 1.73 1.20 1.20 1.56 6.30
GHW35HA 105.8 138.2 27,5 60.21 136.31 2.29 2.08 2.08 2.06
GW45CA 60 9.5 37.5 120 100 10 80 97 139,4 13 12.9 M12/φ11 15.1 22 8.5 20.5 45 38 20 17 14 105 22.5 M12x35 77.57 155,93 3.01 2.35 2.35 2.79 10.41
GHW45HA 128.8 171.2 28.9 94.54 207.12 4.00 4.07 4.07 369
GHW55CA 70 13 43.5 140 116 12 95 117.7 166.7 17.35 12.9 M14/φ14 17.5 26,5 12 19 53 44 23 20 16 120 30 M14x45 114,44 227,81 5.66 4.06 4.06 4,52 15.08
GHW55HA 155.8 204.8 36.4 139.35 301,26 7.49 7.01 7.01 5.96
GHW65CA 90 15 53.5 170 142 14 110 144.2 200.2 23.1 12.9 M16/φ16 25 37.5 15 15 63 53 26 22 18 150 35 M16x50 163.63 324,71 10.02 6.44 6.44 9.17 21.18
GHW65HA 203.6 259.6 52.8 208.36 457.15 14.15 11.12 11.12 12.89


Slide Panduan Linear Untuk Mesin CNC 0Slide Panduan Linear Untuk Mesin CNC 1
