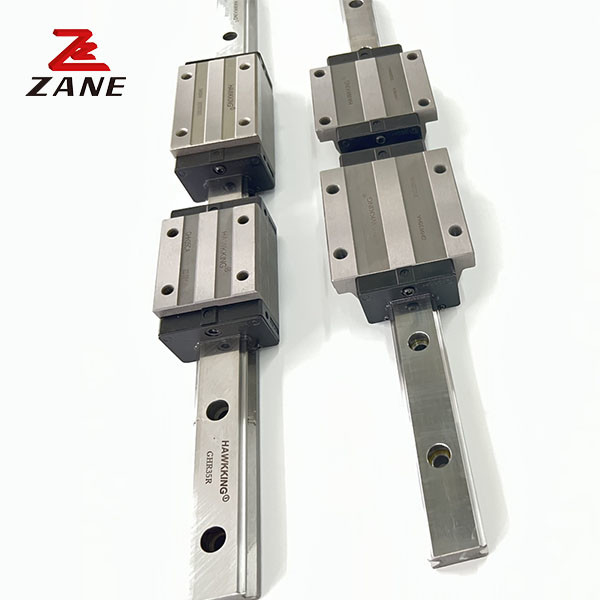

Rel Geser Linier Tugas Berat Dengan Blok
  • Rel Geser Linier Tugas Berat Dengan Blok
Rel Geser Linier Tugas Berat Dengan Blok

Rel Geser Linier Tugas Berat Dengan Blok

Tempat asal Cina
Nama merek ZANE
Sertifikasi CE，ISO
Nomor model ZANE-GEW
Rincian Produk
Nama produk:
Panduan Rel Linear Mini
Bahan:
Baja
Jenis:
panduan linier dan blok kereta
Panjang:
Potong sesuai kebutuhan
Aplikasi:
mesin
Fitur:
Dapat dipertukarkan dengan HIWIN
Standar:
CE, RoHS
Aplikasi:
Bagian Mesin Cnc
Menyoroti:

GEW15CA rel geser linier tugas berat

,

rel geser linier tugas berat dengan blok

,

rel panduan linier ROHS cnc

Deskripsi Produk

GEW15CA jalur panduan linier jalur panduan linier dengan blok



Panduan linier memberikan fungsi panduan yang tepat untuk posisi beban dalam kombinasi dengan elemen penggerak gerakan linier, seperti aktuator atau sekrup bola.Rentang linier kami termasuk panduan rel presisi, berbagai panduan profil rel dan bantalan bola linier, serta unit dengan poros presisi.hampir semua aplikasi gerakan yang tepat di lingkungan industri atau kantor adalah mungkinStandarisasi produk yang tinggi menyediakan komponen berkualitas tinggi bahkan untuk aplikasi dengan permintaan gesekan atau emisi kebisingan yang paling rendah.



Model Ukuran kombinasi (mm) Ukuran blok ((mm) Ukuran rel geser ((mm)

Pemasangan baut untuk rel geser

ukuran

 Beban dasar dinamis tetap beban dasar tetap Momentum statis yang diizinkan berat badan
Tn kN-m

M.P.

kN-m

 KN-ku

Blok

kg

Slide

Kg/m
H Apa kabar? N W B Bi C L1 L Ki K2 G M T Ti h2 h3 Wr Waktu D h d P E (nnn) C (((kN) Co ((kN)
GEW15SA 24 4.5 18.5 52 41 5.5 - 23.1 40.1 14.8 3.5 5.7 M5/φ4.5 5 7 5.5 6 15 12.5 6 4.5 3.5 60 20 M3xl6 5.35 9.40 0.08 0.04 0.04 0.12 1.25
GEW15CA 26 39.8 56.8 10.15 7.83 16.19 0.13 0.10 0.10 0.21
GEW20SA 28 6 19.5 59 49 5 - 29 50 18.75 415 12 M6/φ5.5 7 9 6 6 20 15.5 9.5 8.5 6 60 20 M5xl6 7.23 12.74 0.13 0.06 0.06 0.19 2.08
GEW20CA 32 48.1 69.1 12.3 10.31 21.13 0.22 0.16 0.16 0.32

GEW25SA

GEW25CA

 33 7 25 73 60 6.5 一 35.5 59.1 21.9 4.55 12 M8/φ7 g 10 8 8 23 18 11 9 7 60 20 M6x20 11.40 19.50 0.23 0.12 0.12 0.35 2.67
35 59 82.6 16.15 16.27 32.40 0.38 0.32 0.32 0.59
GEW30SA 42 10 31 90 72 9 - 41.5 69.5 26.75 6 12 M10/φ9 7 10 8 9 28 23 11 9 7 80 20 M6x25 16.42 28.10 0.40 0.21 0.21 0.62 4.35
GEW30CA 40 70.1 98.1 21.05 23.70 47.46 0.68 0.55 0.55 1.04
GEW35SA 48 11 33 100 82 9 - 45 75 28.5 7 7 M10/φ9 10 13 &5 &5 34 27.5 14 12 9 80 20 M6x25 16.42 28.10 0.40 0.21 0.21 0.62 4.35
GEW35CA 50 78 108 20 23.70 47.46 0.68 0.55 0.55 1.04

Rel Geser Linier Tugas Berat Dengan Blok 0
