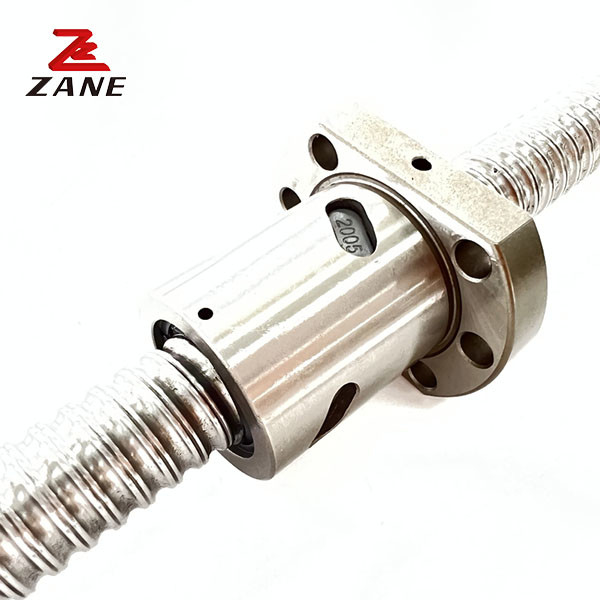

Grinding Lead Screw 16mm C3 25mm Lead Screw Transmission
  • Grinding Lead Screw 16mm C3 25mm Lead Screw Transmission
Grinding Lead Screw 16mm C3 25mm Lead Screw Transmission

Grinding Lead Screw 16mm C3 25mm Lead Screw Transmission

Tempat asal Cina
Nama merek ZANE
Sertifikasi CE，ISO
Nomor model UFSTYPE
Rincian Produk
Nama produk:
Sekrup Timbal Bola
Struktur sekrup bola:
sekrup, tutup mur, bola
Proses manufaktur:
Benang Gulung
Diameter sekrup:
11-20mm
Presisi:
C5
Penghubung jalur pipa:
Dengan Flange
Spesifikasi:
sesuai dengan ukuran kargo
Akhiri Pemrosesan:
Bubut, Giling, Giling, Ketuk
Cahaya Tinggi:

Grinding lead screw 16mm

,

C3 Lathe lead screw 16mm

,

25mm lead screw Transmisi

Deskripsi Produk

UFSTYPE Mesin Alat Transmisi Sekrup Bola Presisi Tinggi



Pengumpulan sekrup bola terdiri dari sekrup, kacang, unit pendukung ujung dan kopling, fungsinya adalah untuk mengubah gerak putar menjadi gerak linier, atau mengubah gerak linier menjadi gerak putar.Karena kekakuan tinggi dan akurasi, sekrup bola banyak digunakan untuk semua jenis peralatan industri dan instrumen presisi.



Produk sekrup bola tanah
Model STNUR,DTUR,STSR,STYR
Dia 12, 16, 20, 25, 32, 40, 50, 63, 80,100 mm
Timah 4,5, 6, 8, 10, 20mm
Keakuratan C3 (0,008/E300mm), C5 (0,018/E300mm)
Gaya kacang tunggal atau ganda
Hentikan proses Menurut gambar pelanggan
Waktu pengiriman 5 ~ 7 hari untuk sampel, 15 ~ 30 hari untuk massal
Fitur kecepatan tinggi, kebisingan rendah





Grinding Lead Screw 16mm C3 25mm Lead Screw Transmission 0





Model Diameter luar timbal Diameter bola baja Ukuran kacang Gelang manik Beban dinamika nominal Beban nominal statis

kaku

kgf/μm
d Aku Ya. D A B L W H X Q n Ca Coa k
01204-T4 12 4 2.5 24 40 10 40 32 30 4. 5 - 4x1 902 1884 26
01604-T4 16 4 2. 381 28 48 10 40 38 40 5.5 M6 4x1 973 2406 32
01605-T3 5 3.175 28 48 10 42 38 40 5.5 M6 3x1 780 1168 32
01605-T4 5 3.175 28 48 10 50 38 40 5. 5 M6 4x1 1380 3052 32
01610-T3 10 3.175 28 48 10 57 38 40 5.5 M6 3x1 1103 2401 26
02004-T4 20 4 2.381 36 58 10 42 47 44 6.6 M6 4x1 1066 2987 38
02005-T4 5 3. 175 36 58 10 51 47 44 6. 6 M6 4x1 1551 3875 39
02504-T4 25 4 2. 381 40 62 10 42 51 48 6.6 M6 4x1 1180 3795 43
02505-T4 5 3.175 40 62 10 51 51 48 6.6 M6 4x1 1724 4904 45
02506-T4 6 3. 969 40 62 10 54 51 48 6.6 M6 4x1 2318 6057 47
02508-T4 8 4. 762 40 62 10 63 51 48 6.6 M6 4x1 2963 7313 49
02510-T4 10 4. 762 40 62 12 85 51 48 6.6 M6 4x1 2954 7295 50
03204-T4 32 4 2. 381 50 80 12 44 65 62 9 M6 4x1 1296 4838 51
03205-T4 5 3. 175 50 80 12 52 65 62 9 M6 4x1 1922 6343 54
03206-T4 6 3. 969 50 80 12 57 65 62 9 M6 4x1 2632 7979 57
03208-T4 8 4. 762 50 80 12 65 65 62 9 M6 4x1 3387 9622 60
03210-T4 10 6. 350 50 80 12 90 65 62 9 M6 4x1 4805 12208 61
04005-T4 40 5 3. 175 63 93 14 55 78 70 9 M8 4x1 2110 7988 63
04006-T4 6 3. 969 63 93 14 60 78 70 9 M6 4x1 2873 9913 66
04008-T4 8 4. 762 63 93 14 67 78 70 9 M6 4x1 3714 11947 70
04010-T4 10 6. 350 63 93 14 93 78 70 9 M8 4x1 5399 15500 73
05010-T4 50 10 6. 350 75 110 16 93 93 85 11 M8 4x1 6004 19614 85
05020-T4 20 7. 144 75 110 16 138 93 85 11 M8 4x1 7142 22588 94
06310-T4 63 10 6. 350 90 125 18 98 108 95 11 M8 4x1 6719 25358 99
06320-T4 20 9. 525 95 135 20 149 115 100 13.5 M8 4x1 11444 36653 112
08010-T4 80 10 6. 350 105 145 20 98 125 110 13.5 M8 4x1 7346 31953 109
08020-T4 20 9. 525 125 165 25 154 145 130 13.5 M8 4x1 12911 47747 138
10020-T4 100 20 9. 525 150 202 30 180 170 155 17.5 M8 4x1 14303 60698 162







Tabel perbandingan spesifikasi ukuran standar





Model Kelas akurasi timbal Arah benang nomor benang





Kode sekrup standar





Jenis kacang yang berlaku

Diameter luar

d



Timah 1

Diameter manik

Ya.

 L/R
40 5 3.175 C7,C5,C3 R/L 1 04005 I, U, S
6 3.969 C7,C5,C3 R 1 04006 U
8 4.762 C7,C5,C3 R 1 04008 U
10 6.35 C7,C5,C3 R/L 1 04010 Aku, kau.
40 6.35 C7,C5,C3 R 2 04040 E
80 6.35 C7,C5,C3 R 2 04080 E
50 5 3.175 C7,C5,C3 R 1 05005 S
10 6.35 C7,C5,C3 R/L 1 05010 Aku, kau.
50 7.938 C7,C5,C3 R 2 05050 E
100 7.938 C7,C5,C3 R 2 50100 E
63 10 6.35 C7,C5,C3 R 1 06310 Aku, kau.
20 9.525 C7,C5,C3 R 1 06320 U
80 10 6.35 C7,C5,C3 R 1 08010 Aku, kau.
20 9.525 C7,C5,C3 R 1 08020 U





Tabel perbandingan spesifikasi ukuran standar sekrup penggiling presisi





Model Kelas akurasi timbal Arah benang nomor benang





Kode sekrup standar





Jenis kacang yang berlaku

Diameter luar

d



Timah 1

 Diameter manik Da L/R
4 1 0.8 C7,C5,C3 R 1 00401 M
6 1 0.8 C7,C5,C3 R 1 00601 M
8 1 0.8 C7,C5,C3 R/L 1 00801 M
2 1.2 C7,C5,C3 R/L 1 00802 M
2.5 1.2 C7,C5,C3 R 1 0082.5 M,T
10 2 1.2 C7,C5,C3 R/L 1 01002 M,T
4 2 C7,C5,C3 R 1 01004 M,T
12 2 1.2 C7,C5,C3 R/L 1 01202 M
4 2.5 C7,C5,C3 R 1 01204 U,T
5 2.5 C7,C5,C3 R 1 01205-A U,T,S
5 2.5 C7,C5,C3 R 1 01205-B M
10 2.5 C7,C5,C3 R 2 01210-B VS
14 2 1.2 C7,C5,C3 R/L 1 01402 M
4 2.5 C7,C5,C3 R 1 01404 T
16 2 1.2 C7,C5,C3 R/L 1 01602 M
4 2.381 C7,C5,C3 R 1 01604 (N) I, U, T
5 3.175 C7,C5,C3 R/L 1 01605 I, U, T
10 3.175 C7,C5,C3 R/L 2 01610 I, U, T
16 2.778 C7,C5,C3 R 2 01616 E
32 2.778 C7,C5,C3 R 2 01632 E
20 4 2.381 C7,C5,C3 R 1 02004 (N) Aku, kau.
5 3.175 C7,C5,C3 R/L 1 02005 I,U,T,S
10 3.969 C7,C5,C3 R 1 02010 VS
20 3.175 C7,C5,C3 R 2 02020 VS,E,S
40 3.175 C7,C5,C3 R 2 02040 E
25 4 2.381 C7,C5,C3 R 1 02504 (N) Aku, kau.
5 3.175 C7,C5,C3 R/L 1 02505 I,U,T,S
6 3.969 C7,C5,C3 R 1 02506 U
8 4.762 C7,C5,C3 R 1 02508 U
10 4.762 C7,C5,C3 R 1 02510-A I, U, T
25 3.969 C7,C5,C3 R 2 02525 E
50 3.969 C7,C5,C3 R 2 02550 E
32 4 2.381 C7,C5,C3 R 1 03204 (N) Aku, kau.
5 3.175 C7,C5,C3 R/L 1 03205 I, U, S
6 3.969 C7,C5,C3 R 1 03206 U
8 4.762 C7,C5,C3 R 1 03208 U
10 6.35 C7,C5,C3 R/L 1 03210 Aku, kau.
20 6.35 C7,C5,C3 R 1 03220 E
32 4.762 C7,C5,C3 R 2 03232 E
64 4.762 C7,C5,C3 R 2 03264 E
