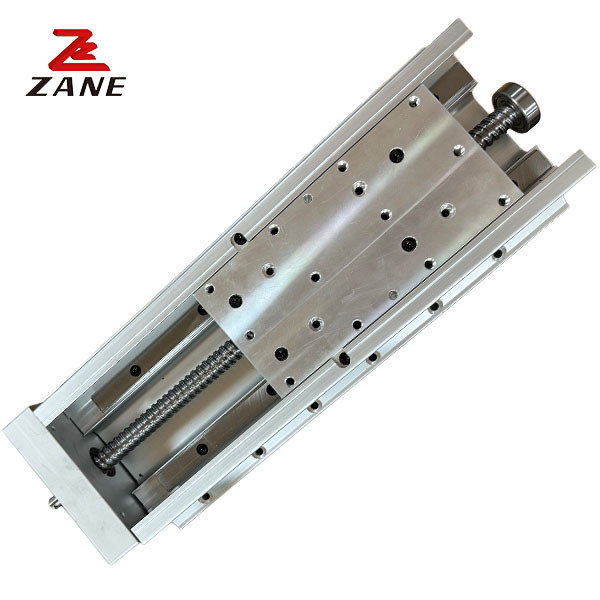

Panduan Linier CNC Listrik Meja Geser Semi Tertutup 200mm Stroke ZHH110
  • Panduan Linier CNC Listrik Meja Geser Semi Tertutup 200mm Stroke ZHH110
Panduan Linier CNC Listrik Meja Geser Semi Tertutup 200mm Stroke ZHH110

Panduan Linier CNC Listrik Meja Geser Semi Tertutup 200mm Stroke ZHH110

Tempat asal Cina
Nama merek ZANE
Sertifikasi CE，ISO
Nomor model ZHH110
Rincian Produk
Nama produk:
Meja geser semi tertutup
Bahan:
Baja tahan karat
jenis sekrup:
sekrup timah
Kekuatan motor:
400W
Diameter luar lead screw:
16
Stroke:
100-1000 mm
Kecepatan motor terukur:
3000
Lead dari lead screw:
5,10,20
Kecepatan maksimum:
250.500.1000
Cahaya Tinggi:

Meja Geser Semi Tertutup 200mm

,

Panduan Linier CNC Listrik SS

Deskripsi Produk

Electric CNC Linear Guide Semi tertutup Sliding Table 200mm Stroke ZHH110



1. Deskripsi



Modul linier sekrup bola yang sepenuhnya tertutup: Modul ini ditambahkan dengan struktur tahan debu baja tahan karat berdasarkan desain semi tertutup, indah dan murah hati, digunakan untuk acara tahan debu,mendukung semua jenis aplikasiFitur: kekakuan tinggi, presisi tinggi, kecepatan tinggi, beban tinggi, dorongan tinggi.



2.Spesifikasi



Kekuatan motor 400W
Keakuratan penentuan posisi berulang Kelas C ±0,02MM dan Kelas P ±0,01MM
Diameter luar sekrup timbal (a) 16
Pimpin sekrup pimpin (MM) 5 10 20
Kecepatan maksimum ((MM/SEC) 250 500 1000
Beban maksimum ((KG) tingkat 50 43 20
vertikal 18 15 10
Kekuatan dorong nominal (N) 1470 735 365
Stroke (MM) 100-1000 ((interval 50)
Kecepatan motor (rpm) 3000

                     Panduan Linier CNC Listrik Meja Geser Semi Tertutup 200mm Stroke ZHH110 0                                             Panduan Linier CNC Listrik Meja Geser Semi Tertutup 200mm Stroke ZHH110 1                                            Panduan Linier CNC Listrik Meja Geser Semi Tertutup 200mm Stroke ZHH110 2

Unit instalasi horisontal:MM Unit pemasangan dinding:MMUnit pemasangan vertikal:MM

Timah Beban ((kg) A B C



5

 30 1000 140 280
50 900 120 150



10

 15 830 150 190
25 750 150 135
30 675 115 100
20 5 1500 1000 750
10 900 340 340

15



900



225



225


Timah Beban ((kg) A B C



5

 10 150 150 1260
20 70 70 630
30 45 45 450



10

 10 270 180 675
20 160 80 495
30 70 35 405
20 5 900 855 1350
10 360 270 675
15 100 95 585
Timah Beban ((kg) A C



5

 5 370 370
10 360 360
12 360 360



10

 4 675 675
6 540 540
8 405 405
20 1 1440 1440
2 1080 1080
3 900 900



3Perusahaan kami.



Panduan Linier CNC Listrik Meja Geser Semi Tertutup 200mm Stroke ZHH110 3

Panduan Linier CNC Listrik Meja Geser Semi Tertutup 200mm Stroke ZHH110 4
