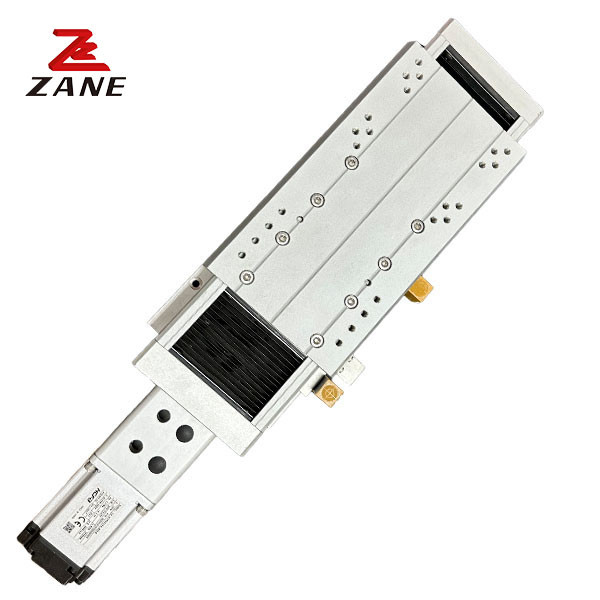

ZCH45 Linear Guide Ball Screw Meja geser tertutup penuh 1000 Daya motorAku tidak tahu.
1. Deskripsi
Modul linier biasanya digunakan dengan motor tenaga. Linear Guide Module can be used to automatically reciprocate the workpiece by installing other required workpieces on the slider to form a complete conveying motion device and setting a suitable motor forward and reverse programDengan demikian mencapai tujuan produksi massal dan produksi intensif peralatan.
2.Spesifikasi
| Kekuatan motor | 100W | |
| Keakuratan penentuan posisi berulang | Kelas C ±0,02MM dan Kelas P ±0,01MM | |
| Diameter luar sekrup timbal (a) | 12 | |
| Pimpin sekrup pimpin (MM) | 5 | |
| Kecepatan maksimum ((MM/SEC) | 250 | |
| Beban maksimum ((KG) | tingkat | 11 |
| vertikal | 4 | |
| Kekuatan dorong nominal (N) | 360 | |
| Stroke (MM) | 100-800 ((interval 50) | |
| Kecepatan motor (rpm) | 3000 | |
Instalasi horisontal
| Timah | Beban ((KG) | A | B | C |
| 5 | 5 | 560 | 110 | 220 |
| 8 | 280 | 40 | 70 |
Pemasangan dinding
| Timah | Beban ((KG) | A | B | C |
| 5 | 5 | 180 | 70 | 475 |
| 8 | 60 | 8 | 155 |
Pemasangan vertikal
| Timah | Beban ((KG) | A | C |
| 5 | 3 | 80 | 80 |
Double slide seat Double slide seat Slide seat extension Slide seat reverse simultaneous motion (Mengembalikan posisi kursi)
