| Tempat asal | Cina |
| Nama merek | ZANE |
| Sertifikasi | CE，ISO |
| Nomor model | ZCH60 |

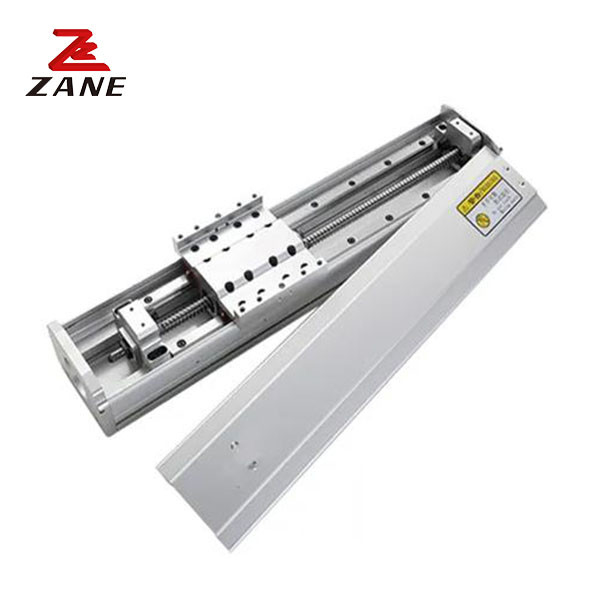

High Precision Full Enclosed Sliding ZCH60 Table Module Untuk Printer 3D
1. Deskripsi
Tabel geser modul panduan linier: aplikasi universal sebagai sumbu tunggal atau dalam kombinasi dengan sumbu lain dari rangkaian sistem kami untuk sistem multi-sumbu yang kompleks.Sistem blok bangunan Nadella untuk sumbu linier menyediakan semua komponen teknologi gerak linier hingga antarmuka motor: Sistem dan poros teleskopik dengan panduan roller atau panduan bola berputar, dengan penggerak sabuk, penggerak baling-baling atau penggerak rak dan pinion, cocok untuk langsung,tautan silang atau portal atau sebagai sistem sumbu tunggal.
2.Spesifikasi
| Kekuatan motor | 100W | ||
| Keakuratan penentuan posisi berulang | Kelas C ±0,02MM dan Kelas P ±0,01MM | ||
| Diameter luar sekrup timbal (a) | 12 | ||
| Pimpin sekrup pimpin (MM) | 5 | 10 | |
| Kecepatan maksimum ((MM/SEC) | 250 | 500 | |
| Beban maksimum ((KG) | tingkat | 30 | 15 |
| vertikal | 10 | 5 | |
| Kekuatan dorong nominal (N) | 360 | 180 | |
| Stroke (MM) | 100-800 ((interval 50) | ||
| Kecepatan motor (rpm) | 3000 | ||
Instalasi horisontal
| Timah | Beban ((kg) | A | B | C |
|
5 |
10 | 500 | 45 | 120 |
| 30 | 250 | 20 | 35 | |
|
10 |
3 | 750 | 160 | 380 |
| 8 | 320 | 50 | 150 | |
| 15 | 300 | 30 | 70 |
Pemasangan dinding
| Timah | Beban ((kg) | A | B | C |
|
5 |
5 | 300 | 110 | 1150 |
| 10 | 150 | 40 | 540 | |
| 30 | 35 | 10 | 140 | |
|
10 |
3 | 350 | 150 | 700 |
| 8 | 135 | 50 | 300 | |
| 15 | 60 | 25 | 170 |
Pemasangan vertikal
| Timah | Beban ((kg) | A | C |
|
5 |
2 | 290 | 290 |
| 4 | 140 | 140 | |
| 10 | 60 | 60 | |
|
10 |
1 | 420 | 420 |
| 2 | 210 | 210 | |
| 5 | 85 | 85 |
Double slide seat Double slide seat Slide seat extension Slide seat reverse simultaneous motion (Mengembalikan posisi kursi)
3Perusahaan kami.
Jiangsu Zane Machinery Technology Co., Ltd. adalah produk transmisi mekanik berteknologi tinggi dari perusahaan berteknologi tinggi.Perusahaan ini memiliki 4 cabang masing-masing mengelola berbagai jenis produk transmisi mekanik penelitian dan pemasaran proyek. Ia memiliki hampir 50 hak kekayaan intelektual independen. adalah Taiwan YYC agen tingkat rak, adalah Taiwan Heqing (HAWKKING) garis panduan rel, sekrup bola,Ball sekrup kursi pendukung,pelopor penelitian dan pengembangan modul panduan linier. ZANE modul oleh mayoritas pelanggan cinta dan kepercayaan. "Mengetahui kebaikan dan bersyukur melembabkan kehidupan seseorang" adalah sumber abadi pertumbuhan untuk orang Zayn.
