Rak dan Pinion YYC
>
|
| Tempat asal | Cina |
| Nama merek | YYC |
| Sertifikasi | CE,ISO |

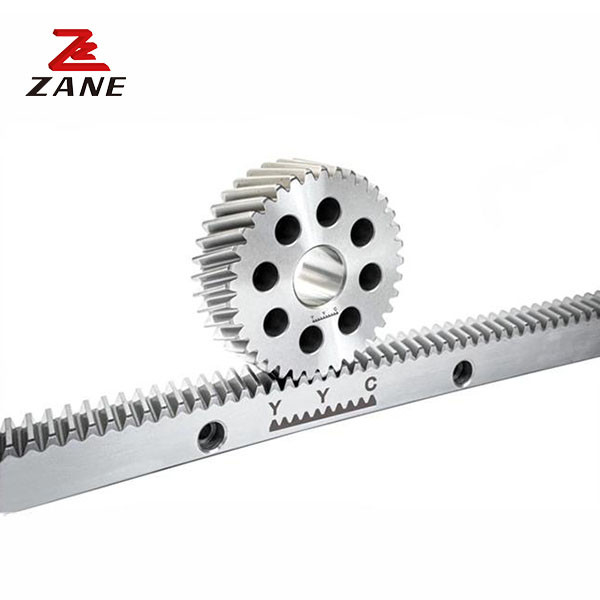

YYC Rack and Pinion adalah solusi penggerak yang hemat biaya dan andal yang ideal untuk gerakan linier.Sistem ini terdiri dari roda gigi bulat atau spiral yang dikenal sebagai pinion dan roda gigi linier yang dikenal sebagai rakPinion adalah gigi kecil yang mesh dengan gigi rak, memungkinkan pinion untuk menerjemahkan gerak rotasi ke gerak linier.Sistem penggerak rak dan pinion memiliki sejumlah gigi (60) dan terbuat dari bahan S50C yang digiling dan digiling untuk meningkatkan daya tahan dan kinerjaSistem ini dirancang untuk ringan (2,1 kg) dan memiliki kekerasan HRC 50-55 °.Sistem penggerak rack dan pinion yang dirancang dengan presisi ini memberikan akurasi dan repeatability yang unggul dibandingkan dengan jenis lain Rack-and-Pinion-Drive, Rack-and-Pinion-Gearing, dan Rack-and-Pinion-Systems.
| Kode |
Modul |
L | L2 | Jumlah gigi | B | A0 | Al | D 1 | Jumlah lubang | A | dl | 0D | E | D1 | I1 | d2 | f |
Fta kN |
KG | |
| CHTGH01505-DIN5 | 1.5 | 500.00 | 6.70 | 100 | 19 | 19 | 17.5 | 62.5 | 125 | 4 | 8 | 7 | 11 | 7 | 31.7 | 436.60 | 5.7 | 1.5 | 4.84 | 1.3 |
| CKG01510-DIN5 | 1.5 | 1000.00 | 6.70 | 200 | 19 | 19 | 17.5 | 62.5 | 125 | 8 | 8 | 7 | 11 | 7 | 31.7 | 936.60 | 5.7 | 1.5 | 4.84 | 2.6 |
| CHTGH02005-DIN5 | 2 | 500.00 | 8.50 | 75 | 24 | 24 | 22.0 | 62.5 | 125 | 4 | 8 | 7 | 11 | 7 | 31.7 | 436.60 | 5.7 | 2 | 8.15 | 2.1 |
| CHTGH02010-DIN5 | 2 | 1000.00 | 8.50 | 150 | 24 | 24 | 22.0 | 62.5 | 125 | 8 | 8 | 7 | 11 | 7 | 31.7 | 936.60 | 5.7 | 2 | 8.15 | 4.1 |
| CHTGH02505-DIN5 | 2.5 | 500.00 | 8.50 | 60 | 24 | 24 | 21.5 | 62.5 | 125 | 4 | 9 | 7 | 11 | 7 | 31.7 | 436.60 | 5.7 | 2 | 10.19 | 2.1 |
| CHTGH02510-DIN5 | 2.5 | 1000.00 | 8.50 | 120 | 24 | 24 | 21.5 | 62.5 | 125 | 8 | 9 | 7 | 11 | 7 | 31.7 | 936.60 | 5.7 | 2 | 10.19 | 4.1 |
| CHTGH03005-DIN5 | 3 | 500.00 | 10.30 | 50 | 29 | 29 | 26.0 | 62.5 | 125 | 4 | 9 | 10 | 15 | 9 | 35 | 430.00 | 7.7 | 2 | 14.77 | 3.0 |
| CHTGH03010-DIN5 | 3 | 1000.00 | 10.30 | 100 | 29 | 29 | 26.0 | 62.5 | 125 | 8 | 9 | 10 | 15 | 9 | 35 | 930.00 | 7.7 | 2 | 14.77 | 6.0 |
| CHTGH04005-DIN5 | 4 | 506.67 | 13.80 | 38 | 39 | 39 | 35.0 | 62.5 | 125 | 4 | 12 | 10 | 15 | 9 | 33.3 | 433.00 | 7.7 | 2 | 26.49 | 5.5 |
| CHTGH04010-DIN5 | 4 | 1000.00 | 13.80 | 75 | 39 | 39 | 35.0 | 62.5 | 125 | 8 | 12 | 10 | 15 | 9 | 33.3 | 933.40 | 7.7 | 2 | 26.49 | 10.8 |
| CHTGH05005-DIN5 | 5 | 500.00 | 17.40 | 30 | 49 | 39 | 34.0 | 62.5 | 125 | 4 | 12 | 14 | 20 | 13 | 37.5 | 425.00 | 11.7 | 3 | 41.60 | 6.8 |
| CHTGH05010-DIN5 | 5 | 1000.00 | 17.40 | 60 | 49 | 39 | 34.0 | 62.5 | 125 | 8 | 12 | 14 | 20 | 13 | 37.5 | 925.00 | 11.7 | 3 | 41.60 | 13.6 |
| CHTGH06005-DIN5 | 6 | 500.00 | 20.90 | 25 | 59 | 49 | 43.0 | 62.5 | 125 | 4 | 16 | 18 | 26 | 17 | 37.5 | 425.00 | 15.7 | 3 | 60.11 | 10.3 |
| CHTGH06010-DIN5 | 6 | 1000.00 | 20.90 | 50 | 59 | 49 | 43.0 | 62.5 | 125 | 8 | 16 | 18 | 26 | 17 | 37.5 | 925.00 | 15.7 | 3 | 60.11 | 20.5 |
| CHTGH08005-DIN5 | 8 | 480.00 | 28.00 | 18 | 79 | 79 | 71.0 | 60.0 | 120 | 4 | 25 | 22 | 33 | 21 | 120 | 240.00 | 19.7 | 4 | 107.31 | 21.3 |
| CHTGH08010-DIN5 | 8 | 960.00 | 28.00 | 36 | 79 | 79 | 71.0 | 60.0 | 120 | 8 | 25 | 22 | 33 | 21 | 120 | 720.00 | 19.7 | 4 | 107.31 | 42.6 |
1Keakuratan tinggi: rak dan pinion YYC dapat memberikan transmisi presisi tinggi, yang dapat memenuhi skenario aplikasi persyaratan transmisi presisi tinggi.
2Ketahanan tinggi: rak dan pinion YYC terbuat dari bahan kekuatan tinggi, dengan kekakuan tinggi, dapat menahan torsi besar, untuk memastikan stabilitas dan akurasi transmisi.
3Kebisingan rendah: Rak dan pinion YYC mengadopsi teknologi pemesinan presisi, memiliki tingkat kebisingan rendah, dan tidak menghasilkan kebisingan yang jelas saat bergerak dengan kecepatan tinggi.
4Umur panjang: Rak dan pinion YYC mengadopsi bahan berkualitas tinggi dan teknologi pemesinan presisi, yang memiliki umur panjang dan mengurangi biaya pemeliharaan dan penggantian.
5.Perawatan mudah: Struktur rak dan pinion YYC sederhana, mudah dirawat dan diganti, yang dapat mengurangi biaya pemeliharaan dan waktu henti.
