| Tempat asal | Cina |
| Nama merek | YYC |
| Sertifikasi | CE,ISO |

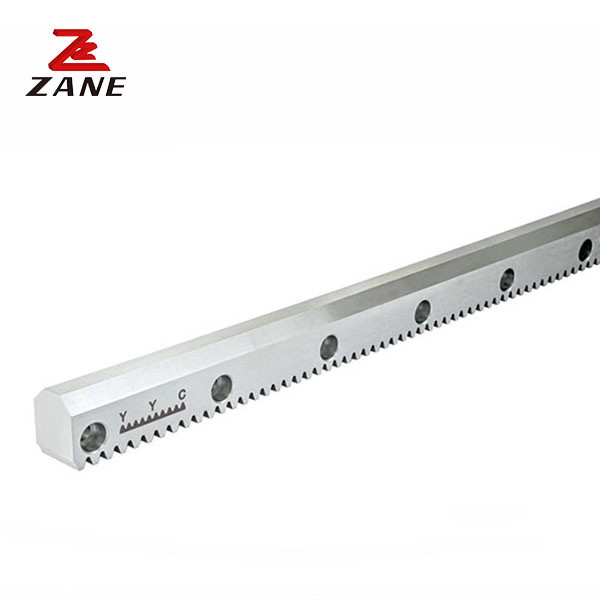

YYC Rack and Pinion adalah Rack-and-Pinion-Gear berkinerja tinggi yang menggabungkan daya tahan dan fungsionalitas.Rack-and-Pinion-Unit kami diproduksi sesuai dengan standar DIN 5 dan terbuat dari bahan berkualitas tinggiProduk ini dirancang untuk memastikan akurasi dan kinerja tertinggi.YYC Rack and Pinion dirancang untuk efisiensi dan keandalan maksimum, menjadikannya pilihan ideal untuk berbagai aplikasi industri dan manufaktur.
| Kode |
Modul |
L | L2 | Jumlah gigi | B | A0 | Al | D 1 | Jumlah lubang | A | dl | 0D | E | D1 | I1 | d2 | f |
Fta kN |
KG | |
| CHTGH01505-DIN5 | 1.5 | 500.00 | 6.70 | 100 | 19 | 19 | 17.5 | 62.5 | 125 | 4 | 8 | 7 | 11 | 7 | 31.7 | 436.60 | 5.7 | 1.5 | 4.84 | 1.3 |
| CKG01510-DIN5 | 1.5 | 1000.00 | 6.70 | 200 | 19 | 19 | 17.5 | 62.5 | 125 | 8 | 8 | 7 | 11 | 7 | 31.7 | 936.60 | 5.7 | 1.5 | 4.84 | 2.6 |
| CHTGH02005-DIN5 | 2 | 500.00 | 8.50 | 75 | 24 | 24 | 22.0 | 62.5 | 125 | 4 | 8 | 7 | 11 | 7 | 31.7 | 436.60 | 5.7 | 2 | 8.15 | 2.1 |
| CHTGH02010-DIN5 | 2 | 1000.00 | 8.50 | 150 | 24 | 24 | 22.0 | 62.5 | 125 | 8 | 8 | 7 | 11 | 7 | 31.7 | 936.60 | 5.7 | 2 | 8.15 | 4.1 |
| CHTGH02505-DIN5 | 2.5 | 500.00 | 8.50 | 60 | 24 | 24 | 21.5 | 62.5 | 125 | 4 | 9 | 7 | 11 | 7 | 31.7 | 436.60 | 5.7 | 2 | 10.19 | 2.1 |
| CHTGH02510-DIN5 | 2.5 | 1000.00 | 8.50 | 120 | 24 | 24 | 21.5 | 62.5 | 125 | 8 | 9 | 7 | 11 | 7 | 31.7 | 936.60 | 5.7 | 2 | 10.19 | 4.1 |
| CHTGH03005-DIN5 | 3 | 500.00 | 10.30 | 50 | 29 | 29 | 26.0 | 62.5 | 125 | 4 | 9 | 10 | 15 | 9 | 35 | 430.00 | 7.7 | 2 | 14.77 | 3.0 |
| CHTGH03010-DIN5 | 3 | 1000.00 | 10.30 | 100 | 29 | 29 | 26.0 | 62.5 | 125 | 8 | 9 | 10 | 15 | 9 | 35 | 930.00 | 7.7 | 2 | 14.77 | 6.0 |
| CHTGH04005-DIN5 | 4 | 506.67 | 13.80 | 38 | 39 | 39 | 35.0 | 62.5 | 125 | 4 | 12 | 10 | 15 | 9 | 33.3 | 433.00 | 7.7 | 2 | 26.49 | 5.5 |
| CHTGH04010-DIN5 | 4 | 1000.00 | 13.80 | 75 | 39 | 39 | 35.0 | 62.5 | 125 | 8 | 12 | 10 | 15 | 9 | 33.3 | 933.40 | 7.7 | 2 | 26.49 | 10.8 |
| CHTGH05005-DIN5 | 5 | 500.00 | 17.40 | 30 | 49 | 39 | 34.0 | 62.5 | 125 | 4 | 12 | 14 | 20 | 13 | 37.5 | 425.00 | 11.7 | 3 | 41.60 | 6.8 |
| CHTGH05010-DIN5 | 5 | 1000.00 | 17.40 | 60 | 49 | 39 | 34.0 | 62.5 | 125 | 8 | 12 | 14 | 20 | 13 | 37.5 | 925.00 | 11.7 | 3 | 41.60 | 13.6 |
| CHTGH06005-DIN5 | 6 | 500.00 | 20.90 | 25 | 59 | 49 | 43.0 | 62.5 | 125 | 4 | 16 | 18 | 26 | 17 | 37.5 | 425.00 | 15.7 | 3 | 60.11 | 10.3 |
| CHTGH06010-DIN5 | 6 | 1000.00 | 20.90 | 50 | 59 | 49 | 43.0 | 62.5 | 125 | 8 | 16 | 18 | 26 | 17 | 37.5 | 925.00 | 15.7 | 3 | 60.11 | 20.5 |
| CHTGH08005-DIN5 | 8 | 480.00 | 28.00 | 18 | 79 | 79 | 71.0 | 60.0 | 120 | 4 | 25 | 22 | 33 | 21 | 120 | 240.00 | 19.7 | 4 | 107.31 | 21.3 |
| CHTGH08010-DIN5 | 8 | 960.00 | 28.00 | 36 | 79 | 79 | 71.0 | 60.0 | 120 | 8 | 25 | 22 | 33 | 21 | 120 | 720.00 | 19.7 | 4 | 107.31 | 42.6 |
1Alat mesin: Rack dan pinion YYC asli dapat digunakan untuk berbagai sistem transmisi pada alat mesin, seperti mesin penggilingan, mesin pengeboran, mesin bubut dan sebagainya.Ini dapat memberikan presisi tinggi dan kinerja transmisi keandalan tinggi.
2Peralatan otomatisasi: Rack dan pinion YYC asli dapat digunakan dalam sistem transmisi berbagai peralatan otomatisasi, seperti robot, jalur produksi otomatis, dll.Hal ini dapat memberikan presisi tinggi dan kontrol gerakan efisiensi tinggi.
3Mesin cetak: Rak dan pinion YYC asli dapat digunakan dalam sistem transmisi mesin cetak, seperti roda cetak, perangkat transmisi, dll.Hal ini dapat memberikan kinerja transmisi yang stabil dan akurat.
4Mesin tekstil: rak dan pinion YYC asli dapat digunakan dalam sistem transmisi mesin tekstil, seperti mesin tenun, mesin pemintal, dll.Hal ini dapat memberikan presisi tinggi dan kontrol gerakan efisiensi tinggi.
5Mesin kemasan: rak dan pinion YYC asli dapat digunakan dalam sistem transmisi mesin kemasan, seperti mesin penyegelan, mesin pelabelan, dll.Hal ini dapat memberikan kinerja transmisi yang stabil dan akurat.
