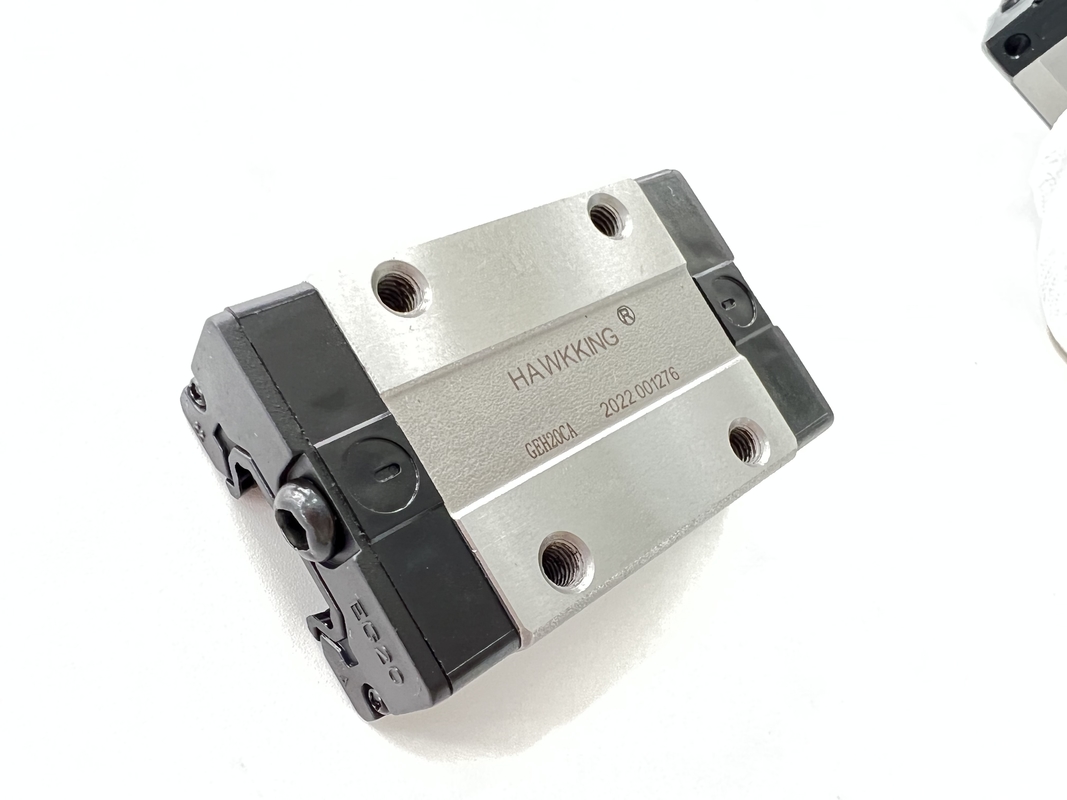

Rel Linear Presisi Tinggi Kekakuan Tinggi

Rincian Produk

Nama Produk:

rel panduan linier

Warna:

Panduan Linier sliver dan hitam

Aplikasi panduan linier:

Mesin CNC, mesin listrik, mesin bubut, peralatan medis

Panjang panduan:

6000mm atau dapat disesuaikan

Jenis:

Panduan Gerak Linier

Model:

GEH25SA GEH25CA

Aplikasi:

Mesin CNC, sistem otomatis

Menyoroti:

Kekakuan tinggi linear rel presisi tinggi

GEH25SA rel linear presisi tinggi

Deskripsi Produk

Jenis Pemisahan Slider Penjualan Langsung Oem GEH25SA GEH25CA

Nama	Rel Pemandu Linier/Blok Rel Pemandu Linier
Jenis	Peralatan otomatis perangkat transmisi kecepatan tinggi
Kombinasi	Setidaknya 100mm rel linier + 1 buah blok geser
Bahan	Chrome/Bantalan/Stainless steel
Ukuran Panduan	4m atau kebutuhan kustom
Warna	Persyaratan merah atau hitam atau bea cukai
Membentuk	Persegi panjang
Memengaruhi	1. Paralelisme dan presisi tinggi 2. Penggeser dan rel pemandu dapat dipertukarkan, menghemat biaya 3. Kekakuan tinggi ke segala arah 4. Kurangi gesekan
Sedang mengemas	1. PE tas, tas gelembung shockproof, karton standar ekspor, kotak kayu 2. Sesuai dengan kebutuhan khusus pelanggan

Model	Ukuran kombinasi (mm)			Ukuran blok (mm)													Ukuran rel geser (mm)							Memperbaiki baut untuk rel geser ukuran	Beban tetap dinamis dasar	Beban tetap tetap dasar	Momen statis yang diizinkan				bobot
																											Tuan kN-m	Mp kN-m		kn-m . saya	memblokir kg		menggeser Kg/m
	H	Hai	N	W	B	Dua	C	Li	L	Ki	Ki	G	Mxl	T	H2	h3	dengan	jam	D	h	d	P	E	(mm)	C(kN)	Co(kN)
GEH15SA	24	4,5	9.5	34	26	4	-	23.1	40.1	14.8	3.5	5.7	M4x6	6	5.5	6	15	12.5	6	4,5	3.5	60	20	M3xl6	5.35	9.40	0,08		0,04	0,04	0,09	1.25
GEH15CA							26	39.8	56.8	10.15															7.83	16.19	0.13		0,10	0,10	0,15
GEH20SA	28	6	11	42	32	5	-	29	50	18.75	4.15	12	M5x7	7.5	6	6	20	15.5	9.5	8.5	6	60	20	M5xl6	7.23	12.74	0.13		0,06	0,06	0,15	2.08
GEH20CA							32	48.1	69.1	12.3															10.31	21.13	0,22		0.16	0.16	0.24
GEH25SA	33	7	12.5	48	35	6.5	-	35.5	59.1	21.9	4.55	12	M6x9	8	8	8	23	18	11	9	7	60	20	M6x20	11.40	19.50	0,23		0.12	0.12	0,25	2.67
GEH25CA							35	59	82.6	16.15															16.27	32.40	0.38		0.32	0.32	0,41
GEH30SA	42	10	16	60	40	10	-	41.5	69.5	26.75	6	12	M3xl2	9	8	9	28	23	11	9	7	80	20	M6x25	16.42	28.10	0,40		0.21	0.21	0,45	4.35
GEH30CA							40	70.1	98.1	21.05															23.70	47.46	0,68		0,55	0,55	0,76
GEH35SA	48	11	18	70	50	10	-	45	75	28.5	7	12	M8xl2	10	8.5	8.5	34	27,5	14	12	9	80	20	M8x25	16.42	28.10	0,40		0.21	0.21	0,45	6.14
GEH35CA							50	78	108	20															33.35	64.84	0,98		0,69	0,69	1.13
