GEH35SA Bubut Rel Geser Linier 15mm Interval Rel Gerak Linier GEH35CA

Name: GEH35SA Bubut Rel Geser Linier 15mm Interval Rel Gerak Linier GEH35CA
Brand: ZANE
SKU: ZANE-GEH
Price: 1.00 USD
Availability: InStock
Rating: 4.8 (124 reviews)

Tempat asal	Cina
Nama merek	ZANE
Sertifikasi	CE，ISO
Nomor model	ZANE-GEH

Rincian Produk

Nama produk:

Panduan Rel Linear Mini

Panjang batang:

Disesuaikan

Aplikasi panduan linier:

Mesin CNC, mesin listrik, mesin bubut, peralatan medis

Panjang Rel Geser:

Interval 40-250mm/15mm

Jenis:

Panduan Gerak Linear

Model:

GEH20SA GEH20CA

Aplikasi:

Mesin CNC, sistem otomatis

Cahaya Tinggi:

mesin bubut Linear Slide Rail

Linear Slide Rail untuk mesin listrik

15mm Interval rel gerak linier

Deskripsi Produk

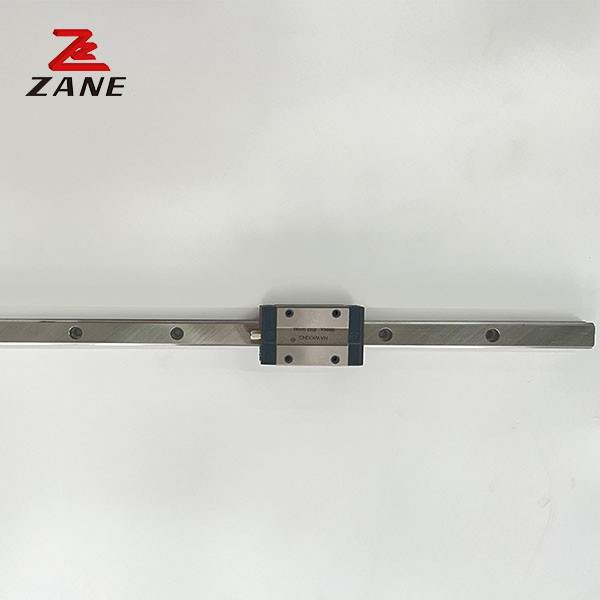

GEH35SA GEH35CA Linear Guide Linear Slide Rail Gerakan linier

FEatur dariRel panduan linier

Mudah dilumasi
Kemampuan bergantian
Kemampuan penyesuaian diri
Kekakuan tinggi, hagak akurat
Panduan linier radial beban berat
Berjalan lancarKecepatan tinggi dan akurasi
Low gesekan & getaran
Kebisingan rendah dan tidak polusi
Mencapai umur panjang dengan kecepatan tinggi

Model	Ukuran kombinasi (mm)			Ukuran blok ((mm)													Ukuran rel geser ((mm)							Pemasangan baut untuk rel geser ukuran	Beban dasar dinamis tetap	beban dasar tetap	Momentum statis yang diizinkan				berat badan
																											Tn kN-m	M.P. kN-m		KN-ku	Blok kg		Slide Kg/m
	H	Apa kabar?	N	W	B	Bi	C	Li	L	Ki	Ki	G	Mxl	T	H2	h3	w/	Waktu	D	h	d	P	E	(mm)	C (((kN)	Co ((kN)
GEH15SA	24	4.5	9.5	34	26	4	-	23.1	40.1	14.8	3.5	5.7	M4x6	6	5.5	6	15	12.5	6	4.5	3.5	60	20	M3xl6	5.35	9.40	0.08		0.04	0.04	0.09	1.25
GEH15CA							26	39.8	56.8	10.15															7.83	16.19	0.13		0.10	0.10	0.15
GEH20SA	28	6	11	42	32	5	-	29	50	18.75	4.15	12	M5x7	7.5	6	6	20	15.5	9.5	8.5	6	60	20	M5xl6	7.23	12.74	0.13		0.06	0.06	0.15	2.08
GEH20CA							32	48.1	69.1	12.3															10.31	21.13	0.22		0.16	0.16	0.24
GEH25SA	33	7	12.5	48	35	6.5	-	35.5	59.1	21.9	4.55	12	M6x9	8	8	8	23	18	11	9	7	60	20	M6x20	11.40	19.50	0.23		0.12	0.12	0.25	2.67
GEH25CA							35	59	82.6	16.15															16.27	32.40	0.38		0.32	0.32	0.41
GEH30SA	42	10	16	60	40	10	-	41.5	69.5	26.75	6	12	M3xl2	9	8	9	28	23	11	9	7	80	20	M6x25	16.42	28.10	0.40		0.21	0.21	0.45	4.35
GEH30CA							40	70.1	98.1	21.05															23.70	47.46	0.68		0.55	0.55	0.76
GEH35SA	48	11	18	70	50	10	-	45	75	28.5	7	12	M8xl2	10	8.5	8.5	34	27.5	14	12	9	80	20	M8x25	16.42	28.10	0.40		0.21	0.21	0.45	6.14
GEH35CA							50	78	108	20															33.35	64.84	0.98		0.69	0.69	1.13
