Panduan Gerak Linear
>
|
| Tempat asal | China |
| Nama merek | ZANE |
| Sertifikasi | CE,ISO |

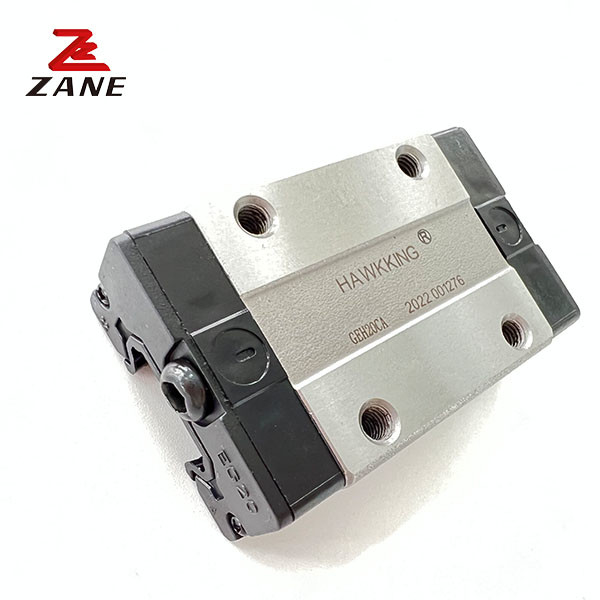

Linear Motion Guide adalah sistem gerak linier yang dapat diandalkan dan tepat yang dirancang untuk memberikan kinerja dan efisiensi tinggi sambil memastikan pemeliharaan rendah, tingkat getaran rendah,tingkat kebisingan rendah dan garansi panjangHal ini dilengkapi dengan rel panduan ringan dan sangat tahan lama, yang memungkinkan gerakan linier yang halus dan akurat.Rel panduan terbuat dari bahan berkualitas tinggi yang memastikan stabilitas jangka panjang dan ketahanan terhadap keausanDengan garansi panjang dan persyaratan pemeliharaan yang rendah, Linear Motion Guide menyediakan solusi yang dapat diandalkan dan ekonomis untuk berbagai aplikasi gerak linier.Mudah dipasang dan dioperasikan, menjadikannya pilihan yang ideal untuk berbagai aplikasi industri, dari otomotif dan aerospace hingga manufaktur medis dan industri.Tingkat kebisingan dan getaran yang rendah membuatnya cocok untuk aplikasi indoor dan outdoorBerat rendah dari rel panduan memungkinkan pemasangan dan pemeliharaan yang mudah, sementara garansi yang panjang memastikan ketenangan pikiran.
| Model | Ukuran kombinasi (mm) | Ukuran blok ((mm) | Ukuran rel geser ((mm) |
Pemasangan baut untuk rel geser ukuran |
Beban dasar dinamis tetap | beban dasar tetap | Momentum statis yang diizinkan | berat badan | |||||||||||||||||||||||||
| Tn kN-m |
M.P. kN-m |
KN-ku |
Blok kg |
Slide Kg/m |
|||||||||||||||||||||||||||||
| H | Apa kabar? | N | W | B | Bi | C | Li | L | Ki | Ki | G | Mxl | T | H2 | h3 | w/ | Waktu | D | h | d | P | E | (mm) | C (((kN) | Co ((kN) | ||||||||
| GEH15SA | 24 | 4.5 | 9.5 | 34 | 26 | 4 | - | 23.1 | 40.1 | 14.8 | 3.5 | 5.7 | M4x6 | 6 | 5.5 | 6 | 15 | 12.5 | 6 | 4.5 | 3.5 | 60 | 20 | M3xl6 | 5.35 | 9.40 | 0.08 | 0.04 | 0.04 | 0.09 | 1.25 | ||
| GEH15CA | 26 | 39.8 | 56.8 | 10.15 | 7.83 | 16.19 | 0.13 | 0.10 | 0.10 | 0.15 | |||||||||||||||||||||||
| GEH20SA | 28 | 6 | 11 | 42 | 32 | 5 | - | 29 | 50 | 18.75 | 4.15 | 12 | M5x7 | 7.5 | 6 | 6 | 20 | 15.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 7.23 | 12.74 | 0.13 | 0.06 | 0.06 | 0.15 | 2.08 | ||
| GEH20CA | 32 | 48.1 | 69.1 | 12.3 | 10.31 | 21.13 | 0.22 | 0.16 | 0.16 | 0.24 | |||||||||||||||||||||||
| GEH25SA | 33 | 7 | 12.5 | 48 | 35 | 6.5 | - | 35.5 | 59.1 | 21.9 | 4.55 | 12 | M6x9 | 8 | 8 | 8 | 23 | 18 | 11 | 9 | 7 | 60 | 20 | M6x20 | 11.40 | 19.50 | 0.23 | 0.12 | 0.12 | 0.25 | 2.67 | ||
| GEH25CA | 35 | 59 | 82.6 | 16.15 | 16.27 | 32.40 | 0.38 | 0.32 | 0.32 | 0.41 | |||||||||||||||||||||||
| GEH30SA | 42 | 10 | 16 | 60 | 40 | 10 | - | 41.5 | 69.5 | 26.75 | 6 | 12 | M3xl2 | 9 | 8 | 9 | 28 | 23 | 11 | 9 | 7 | 80 | 20 | M6x25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.45 | 4.35 | ||
| GEH30CA | 40 | 70.1 | 98.1 | 21.05 | 23.70 | 47.46 | 0.68 | 0.55 | 0.55 | 0.76 | |||||||||||||||||||||||
| GEH35SA | 48 | 11 | 18 | 70 | 50 | 10 | - | 45 | 75 | 28.5 | 7 | 12 | M8xl2 | 10 | 8.5 | 8.5 | 34 | 27.5 | 14 | 12 | 9 | 80 | 20 | M8x25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.45 | 6.14 | ||
| GEH35CA | 50 | 78 | 108 | 20 | 33.35 | 64.84 | 0.98 | 0.69 | 0.69 | 1.13 | |||||||||||||||||||||||
Nama merek: ZANE
Nomor Model: GEH25CA
Tempat Asal: Cina
Sertifikasi: CE,ISO
Jumlah pesanan minimum: Negosiasi
Harga: Negosiasi
Rincian kemasan: Kemasan karton ekspor standar, kotak kayu, papan busa di dalam untuk perlindungan.
Waktu Pengiriman: Tiga hari paling cepat setelah konfirmasi pesanan
Syarat pembayaran: L/C, T/T
Fitur Utama:
ZANE's Linear Motion Guide System menyediakan pelanggan dengan kualitas tertinggi panduan linier, rel panduan linier, panduan gerakan linier, bantalan linier, dan bantalan linier di pasar.Sistem panduan gerak linier kami menawarkan kinerja optimalSetiap produk didukung oleh garansi panjang dan rentang suhu yang luas.
