| Place of Origin | China |
| Nama merek | ZANE |
| Sertifikasi | CE,ISO |
| Model Number | GMH9CA |
Linear Guideways adalah bantalan gerak linier yang unggul dan sistem panduan geser linier, yang dirancang untuk aplikasi kecepatan tinggi, tingkat kebisingan rendah.Sistem memiliki rentang suhu operasi yang luas dan tersedia dalam kedua jenis pemasangan persegi dan flangeDibuat dari stainless steel yang tahan lama, sistem gerak linier sangat dapat diandalkan dan memberikan gerakan linier yang halus, efisien dan tepat.dan cocok untuk digunakan dalam berbagai industri, aplikasi komersial dan rumah tangga. panduan linier memberikan tingkat tinggi akurasi dan repeatability, menjadikannya pilihan yang bagus untuk aplikasi yang membutuhkan presisi.Dengan berbagai ukuran dan konfigurasi, jalur panduan linier adalah pilihan yang ideal untuk semua aplikasi gerak linier.
| Model | Ukuran kombinasi (mm) | Ukuran blok ((mm) | Ukuran rel geser ((mm) | Beban dinamis nominal | Beban statis nominal |
Momentum statis yang diizinkan Kgf*M
(kgf • m) |
Dimensi baut pengikat rel geser (mm) |
||||||||||||||||
| H | HH | N | W | B | Bl | c | L1 | L | MxL | Wr | Waktu | D | h | d | P | E | C ((kgf) | C ((kgf) | Pak | M.P. | Aku... | ||
| GMH3CA | 4 | 1 | 2.5 | 8 | - | - | 3.5 | 6.7 | 11.5 | Ml. 6x1. 3 | 3 | 2.6 | - | - | Ml. 6 | 10 | 5 | 19 | 32 | 0. 06 | 0. 04 | 0. 04 | M1.6xL |
| GMH3HA | 5.5 | 10.7 | 15.5 | M2xl. 3 | 3 | 30 | 58 | 0.09 | 0.11 | 0. 11 | |||||||||||||
| GMH5CA | 6 | 1 | 3.5 | 12 | 8 | 2 | - | 9.6 | 16 | M2xl. 5 | 5 | 3.7 | 3.6 | 0.8 | 2.4 | 15 | 7.5 | 34 | 56 | 0.17 | 0.1 | 0.1 | M2X6 |
| GMH5HA | 8 | - | 12.6 | 19 | 45 | 92 | 0. 24 | 0.21 | 0.21 | ||||||||||||||
| GMH7CA | 8 | 1.5 | 5 | 17 | 12 | 2.5 | 8 | 14.3 | 23.5 | M2x2. 5 | 7 | 5 | 4.2 | 2.3 | 2.4 | 15 | 7.5 | 100 | 127 | 0.48 | 0. 29 | 0. 29 | M2X6 |
| GMH7HA | 12 | 21.6 | 31 | 140 | 200 | 0. 78 | 0.9 | 0.49 | |||||||||||||||
| GMH7SA | - | 9.6 | 19 | 96 | 116 | 0. 42 | 0.18 | 0.15 | |||||||||||||||
| GMH9CA | 10 | 2 | 5.5 | 20 | 15 | 2.5 | 10 | 20.8 | 30 | M3x3 | 9 | 6 | 6 | 3.5 | 3.5 | 20 | 10 | 190 | 260 | 1.2 | 0. 75 | 0. 75 | M3X8 |
| GMH9HA | 15 | 30.9 | 40.5 | 260 | 410 | 2 | 1.9 | 1.9 | |||||||||||||||
| GMH9SA | - | 11.9 | 21.5 | 120 | 151 | 0.7 | 0.3 | 0. 24 | |||||||||||||||
| GMH12CA | 13 | 3 | 7.5 | 27 | 20 | 3.5 | 15 | 21.6 | 34 | M3x3. 5 | 12 | 8 | 6.5 | 4.5 | 3.5 | 25 | 12.5 | 290 | 400 | 2.6 | 1.4 | 1.4 | M3X8 |
| GMH12HA | 20 | 32 | 44 | 380 | 600 | 3.9 | 3.7 | 3.7 | |||||||||||||||
| GMH12SA | - | 13 | 25 | 225 | 243 | 1.5 | 0. 53 | 0.46 | |||||||||||||||
| GMH15CA | 16 | 4 | 8.5 | 32 | 25 | 3.5 | 20 | 27.9 | 42 | M3x4 | 15 | 10 | 6.5 | 4.5 | 3.5 | 40 | 20 | 470 | 570 | 4.6 | 2.2 | 2.2 | M3X10 |
| GMH15HA | 25 | 42.8 | 57 | 650 | 930 | 7.5 | 5.9 | 5.9 | |||||||||||||||
| GMH15SA | - | 17.7 | 32 | 356 | 397 | 3.1 | 1.2 | 1 | |||||||||||||||
| GMH20CA | 20 | 5 | 10 | 10 | 30 | 5 | 25 | 34.6 | 50 | M4x6 | 20 | 11 | 9.5 | 5.5 | 6 | 60 | 30 | 678 | 926 | 9.4 | 5.4 | 4.5 | M5X14 |
| GMH20HA | 30 | 52.3 | 68 | 868 | 1316 | 13.4 | 10.4 | 8.7 | |||||||||||||||
| GMH20SA | - | 22.3 | 38 | 467 | 540 | 5.5 | 2 | 1.7 | |||||||||||||||

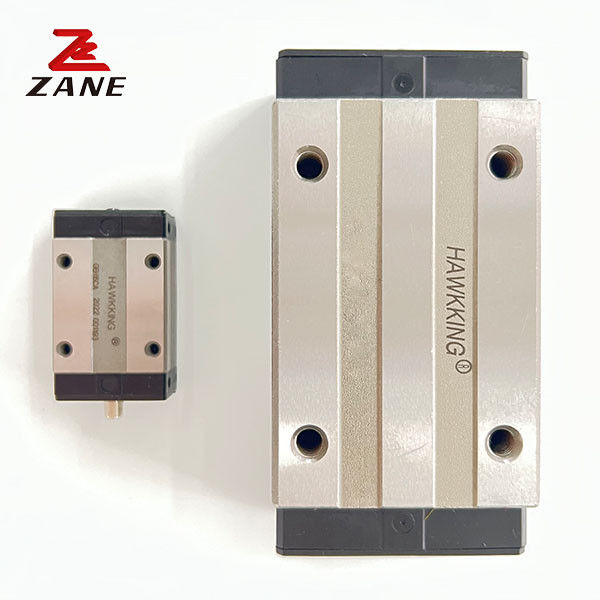

ZANE GMH9CA Linear Guideways adalah komponen gerak linier berkinerja tinggi yang menyediakan solusi gerak linier untuk berbagai aplikasi.low-maintenance dan tahan lama GMH9CA Linear Guideways menawarkan kinerja superior, kisaran suhu operasi yang luas dan ketinggian yang disesuaikan.Mesin alat CNC dan industri lainnyaMereka juga dapat digunakan dalam kombinasi dengan komponen gerakan linier lainnya seperti panduan geser linier, komponen gerakan linier dan sistem komponen gerakan linier untuk presisi tinggi, kebisingan rendah,operasi efisiensi tinggi dan pemeliharaan rendah.
