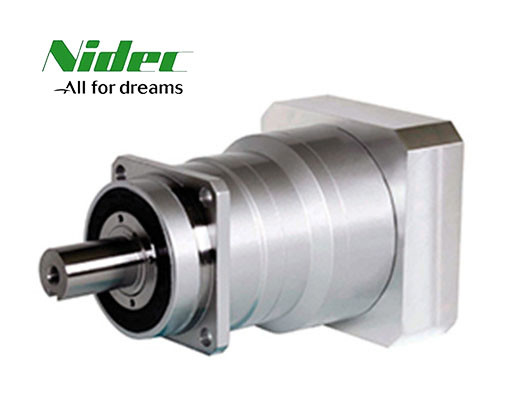

Seri VRS Nidec Shimpo Gearbox Transmisi Gearbox Planetary Gearbox Reducer
  • Seri VRS Nidec Shimpo Gearbox Transmisi Gearbox Planetary Gearbox Reducer
Seri VRS Nidec Shimpo Gearbox Transmisi Gearbox Planetary Gearbox Reducer

Seri VRS Nidec Shimpo Gearbox Transmisi Gearbox Planetary Gearbox Reducer

Tempat asal Jepang
Nama merek Nidec
Sertifikasi CE,ISO
Nomor model VRS
Rincian Produk
Nama produk:
Nidec Shimpo Gearbox
Produsen:
Nidec Shimpo
Seri Produk:
Seri VRS
Berat (Kg):
5kg
Ukuran bingkai:
140
Pengaturan Persneling:
Planet
Beban radial maksimum:
10000N
Beban aksial maksimum:
9000N
Aplikasi:
Robotik, Peralatan Otomasi, Mesin CNC
Cahaya Tinggi:

Seri VRS Gearbox Nidec Shimpo

,

Gearbox Transmisi Nidec Shimpo

,

Peredam Gearbox Planetary Nidec Shimpo

Deskripsi Produk

VRS Series Shimpo Reducer Nidec Shimpo Manufacture Transmission Gearbox Planetary Gearbox Reducer

Deskripsi produk:

Planet gearbox adalah jenis reduksi dengan fleksibilitas yang luas. gigi dalam mengadopsi baja paduan karbon rendah karburisasi quenching dan penggilingan atau proses nitriding.Planet gearbox memiliki karakteristik ukuran struktur kecil, torsi keluaran yang besar, rasio kecepatan tinggi, efisiensi tinggi, kinerja yang aman dan andal, dll. Girasi dalam kotak gigi planet dapat dibagi menjadi gigi dorong dan gigi spiral.Pelanggan dapat memilih pengurang presisi yang tepat sesuai dengan kebutuhan aplikasi.

Parameter teknis:

Bingkai

Ukuran

 Tahap Rasio

Nominal

Torsi output

Maksimal

Torsi output

 Torsi hentian darurat

Nominal

Kecepatan input

Maksimal

Kecepatan input

Diizinkan

Beban radial

Diizinkan

Beban sumbu
[Nm] [Nm] [Nm] [rpm] [rpm] [N] [N]
140B 1 Single 3 240 470 1000 2000 4000 6700 9000
4 240 700 1250 2000 4000 7400 9000
5 360 700 1250 2000 4000 7900 9000
6 360 700 1250 2000 4000 8300 9000
7 360 700 1250 2000 4000 8700 9000
8 360 700 1250 2000 4000 9100 9000
9 240 470 1000 2000 4000 9400 9000
10 240 470 1000 2000 4000 9700 9000
2 Ganda 15 240 470 1000 2000 4000 10000 9000
16 360 700 1250 2000 4000 10000 9000
20 360 700 1250 2000 4000 10000 9000
25 360 700 1250 2000 4000 10000 9000
28 360 700 1250 2000 4000 10000 9000
30 240 470 1000 2000 4000 10000 9000
35 360 700 1250 2000 4000 10000 9000
40 360 700 1250 2000 4000 10000 9000
45 240 470 1000 2000 4000 10000 9000
50 360 700 1250 2000 4000 10000 9000
60 360 700 1250 2000 4000 10000 9000
70 360 700 1250 2000 4000 10000 9000
80 360 700 1250 2000 4000 10000 9000
90 240 470 1000 2000 4000 10000 9000
100 240 470 1000 2000 4000 10000 9000



Bingkai

Ukuran

 Tahap Rasio

Maksimal

Beban radial

Maksimal

Beban sumbu

 Berat badan

Tunggu sebentar.

Dengan inersia ≤ 19

Tunggu sebentar.

Dengan inersia ≤ 28

Tunggu sebentar.

Dengan inersia ≤ 38

Tunggu sebentar.

Dengan inersia ≤ 48
[N] [N] [kg] [Kgcm2] [Kgcm2] [Kgcm2] [Kgcm2]
140B

1

Single

 3 10000 9000 17 - 12 20 42
4 10000 9000 - 7.4 15 37
5 10000 9000 - 5.8 13 36
6 10000 9000 - 4.9 13 35
7 10000 9000 - 4.1 12 34
8 10000 9000 - 3.8 12 34
9 10000 9000 - 3.6 11 34
10 10000 9000 - 3.4 11 33

2

Ganda

 15 10000 9000 19 1.3 3.2 11 -
16 10000 9000 1.5 3.5 11 -
20 10000 9000 1.2 3.1 11 -
25 10000 9000 1.1 3.1 11 -
28 10000 9000 1.4 3.3 11 -
30 10000 9000 0.85 2.8 10 -
35 10000 9000 1.1 3.1 11 -
40 10000 9000 0.83 2.8 10 -
45 10000 9000 1.1 3.0 11 -
50 10000 9000 0.81 2.8 10 -
60 10000 9000 0.81 2.8 10 -
70 10000 9000 0.80 2.8 10 -
80 10000 9000 0.80 2.8 10 -
90 10000 9000 0.80 2.8 10 -
100 10000 9000 0.80 2.8 10 -



Seri VRS Nidec Shimpo Gearbox Transmisi Gearbox Planetary Gearbox Reducer 0

Seri VRS Nidec Shimpo Gearbox Transmisi Gearbox Planetary Gearbox Reducer 1

Seri VRS Nidec Shimpo Gearbox Transmisi Gearbox Planetary Gearbox Reducer 2Seri VRS Nidec Shimpo Gearbox Transmisi Gearbox Planetary Gearbox Reducer 3



Fitur dari Shimpo Planetary Gearbox:

1) Struktur sederhana dalam tipe linier,mudah diinstal dan pemeliharaan.



2) Mengadopsi komponen merek terkenal dunia yang canggih di bagian pneumatik, bagian listrik dan bagian operasi.



3) Tekanan tinggi pinding ganda untuk mengontrol mati pembukaan dan penutupan.



4) Berjalan dalam otomatisasi dan intelektualisasi yang tinggi,tidak ada polusi



5) Menggunakan pengikat untuk menghubungkan dengan konveyor udara,yang dapat langsung inline dengan mesin pengisi.
