Nidec Shimpo Gearbox
>
|
| Tempat asal | Jepang |
| Nama merek | Nidec |
| Sertifikasi | CE,ISO |
| Nomor model | VRB |

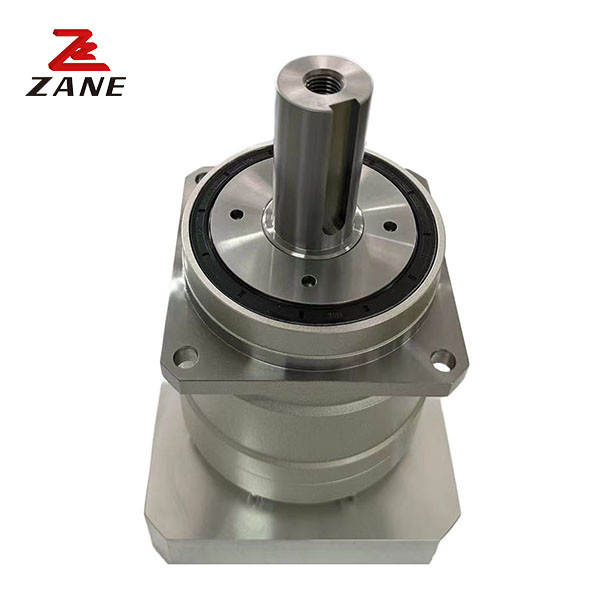

Nidec Shimpo Gearbox: Teknologi Gearbox yang Kuat untuk Robot, Peralatan Otomasi, dan Mesin CNC
Nidec Shimpo Gearbox adalah transmisi gearbox yang kuat, andal, dan kuat yang memberikan kinerja yang kuat untuk peralatan robotik, otomatisasi, dan mesin CNC Anda.Dengan ukuran bingkai 115 dan pengaturan gigi planet, gearbox ini terbuat dari besi untuk kekuatan dan daya tahan maksimum.berkomitmen untuk menyediakan transmisi gearbox berkualitas tinggi.
Nidec Shimpo Gearbox dirancang untuk memberikan transmisi yang mulus, efisien, dan dapat diandalkan untuk berbagai aplikasi, termasuk robot, peralatan otomatisasi, dan mesin CNC.
|
Bingkai ukuran |
Tahap | Rasio | Torsi output nominal | Torsi output maksimum | Torsi hentian darurat | Kecepatan input nominal | Kecepatan input maksimum | Beban radial yang diizinkan | Beban aksial yang diizinkan |
| [Nm] | [Nm] | [Nm] | [rpm] | [rpm] | [N] | [N] | |||
|
115 |
1 Single |
3 | 120 | 225 | 500 | 3000 | 6000 | 1300 | 1500 |
| 4 | 120 | 330 | 625 | 3000 | 6000 | 1500 | 1700 | ||
| 5 | 180 | 330 | 625 | 3000 | 6000 | 1600 | 1900 | ||
| 6 | 180 | 330 | 625 | 3000 | 6000 | 1700 | 2000 | ||
| 7 | 180 | 330 | 625 | 3000 | 6000 | 1800 | 2100 | ||
| 8 | 180 | 330 | 625 | 3000 | 6000 | 1900 | 2300 | ||
| 9 | 120 | 225 | 500 | 3000 | 6000 | 1900 | 2400 | ||
| 10 | 120 | 225 | 500 | 3000 | 6000 | 2000 | 2500 | ||
| Ganda | 15 | 120 | 225 | 500 | 3000 | 6000 | 2300 | 3000 | |
| 16 | 180 | 330 | 625 | 3000 | 6000 | 2300 | 3100 | ||
| 20 | 180 | 330 | 625 | 3000 | 6000 | 2500 | 3400 | ||
| 25 | 180 | 330 | 625 | 3000 | 6000 | 2700 | 3700 | ||
| 28 | 180 | 330 | 625 | 3000 | 6000 | 2800 | 3900 | ||
| 30 | 120 | 225 | 500 | 3000 | 6000 | 2900 | 3900 | ||
| 35 | 180 | 330 | 625 | 3000 | 6000 | 3000 | 3900 | ||
| 40 | 180 | 330 | 625 | 3000 | 6000 | 3200 | 3900 | ||
| 45 | 120 | 225 | 500 | 3000 | 6000 | 3300 | 3900 | ||
| 50 | 180 | 330 | 625 | 3000 | 6000 | 3400 | 3900 | ||
| 60 | 180 | 330 | 625 | 3000 | 6000 | 3600 | 3900 | ||
| 70 | 180 | 330 | 625 | 3000 | 6000 | 3800 | 3900 | ||
| 80 | 180 | 330 | 625 | 3000 | 6000 | 4000 | 3900 | ||
| 90 | 120 | 225 | 500 | 3000 | 6000 | 4200 | 3900 | ||
| 100 | 120 | 225 | 500 | 3000 | 6000 | 4300 | 3900 |
|
ukuran |
Tahap |
Rasio |
Beban radial maksimum |
Maksimal beban aksial |
Berat badan |
Moment inersia (φ14) |
Moment of inertia (φ19) |
SaatnyaInersia(φ28) |
Moment of inertia (φ38) |
| [N] | [N] | [kg] | [kgcm2] | [kgcm2] | [kgcm2] | [kgcm2] | |||
|
115 |
1 Single |
3 | 4300 | 3900 | 8 | - | 3.3 | 5.3 | 13 |
| 4 | 4300 | 3900 | - | 2.0 | 4.1 | 12 | |||
| 5 | 4300 | 3900 | - | 1.6 | 3.6 | 11 | |||
| 6 | 4300 | 3900 | - | 1.3 | 3.3 | 11 | |||
| 7 | 4300 | 3900 | - | 1.1 | 3.2 | 11 | |||
| 8 | 4300 | 3900 | - | 1.0 | 3.1 | 11 | |||
| 9 | 4300 | 3900 | - | 0.98 | 3.0 | 11 | |||
| 10 | 4300 | 3900 | - | 0.95 | 3.0 | 11 | |||
|
Ganda |
15 | 4300 | 3900 | 8.9 | 0.43 | 0.86 | 2.8 | - | |
| 16 | 4300 | 3900 | 0.48 | 0.92 | 2.9 | - | |||
| 20 | 4300 | 3900 | 0.40 | 0.83 | 2.8 | - | |||
| 25 | 4300 | 3900 | 0.38 | 0.82 | 2.8 | - | |||
| 28 | 4300 | 3900 | 0.44 | 0.88 | 2.8 | - | |||
| 30 | 4300 | 3900 | 0.29 | 0.74 | 2.7 | - | |||
| 35 | 4300 | 3900 | 0.37 | 0.81 | 2.7 | - | |||
| 40 | 4300 | 3900 | 0.28 | 0.73 | 2.7 | - | |||
| 45 | 4300 | 3900 | 0.37 | 0.80 | 2.7 | - | |||
| 50 | 4300 | 3900 | 0.28 | 0.73 | 2.7 | - | |||
| 60 | 4300 | 3900 | 0.28 | 0.73 | 2.7 | - | |||
| 70 | 4300 | 3900 | 0.28 | 0.73 | 2.7 | - | |||
| 80 | 4300 | 3900 | 0.28 | 0.73 | 2.7 | - | |||
| 90 | 4300 | 3900 | 0.27 | 0.73 | 2.7 | - | |||
| 100 | 4300 | 3900 | 0.27 | 0.73 | 2.7 | - |
Kekuatan torsi tinggi: Kotak gigi Nidec Shimpo dirancang untuk memberikan torsi tinggi pada kecepatan rendah, menjadikannya ideal untuk aplikasi yang membutuhkan mengangkat benda berat atau memindahkan beban besar.
Efisiensi: Kotak gigi sangat efisien, yang berarti dapat membantu mengurangi konsumsi energi dan biaya operasi.
Ukuran kompak: Meskipun output torsi yang tinggi, gearbox relatif kecil dan ringan, yang membuatnya mudah dipasang dan diintegrasikan ke dalam sistem yang ada.
Disesuaikan: Kotak gear Nidec Shimpo sangat disesuaikan, dengan berbagai pilihan pemasangan dan rasio gigi yang tersedia untuk memenuhi aplikasi yang berbeda.
awet: gearbox terbuat dari bahan berkualitas tinggi dan dirancang untuk tahan lama dan tahan lama.dengan desain sederhana dan mudah yang memungkinkan akses mudah ke komponen untuk membersihkan dan mengganti.
