Panduan Gerak Linear
>
|
| Tempat asal | Cina |
| Nama merek | ZANE |
| Sertifikasi | CE,ISO |

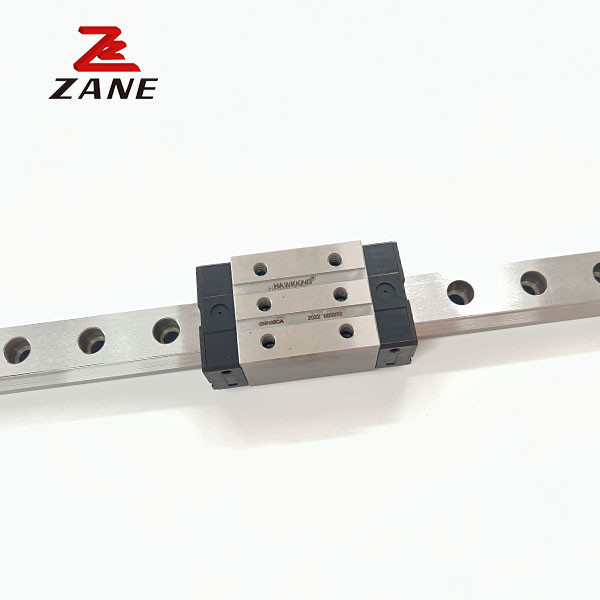

Gerbang garis seri GR memiliki roller sebagai elemen rolling bukan bola baja.
Seri roller menawarkan kekakuan super tinggi dan kapasitas beban yang sangat tinggi.Deformasi elastis permukaan kontak linier, selama beban, sangat berkurang sehingga menawarkan kekakuan yang lebih besar dan kapasitas beban yang lebih tinggi di semua 4 arah beban.Seri GR memiliki kinerja tinggi yang menyediakan manufaktur presisi tinggi dan mencapai umur layanan yang lebih lama.
Ini memiliki beban yang sama dalam empat arah (atas/bawah/kanan/kiri) dan penyelarasan diri untuk menyerap kemampuan kesalahan instalasi.
Rel geser linier sebagai jenis panduan rolling, dijalankan oleh kekuatan antara bola baja sirkulasi gulung tak terbatas di slider dan jalur licin,sepanjang platform beban kursus licin dapat dengan mudah melakukan gerakan linier presisi tinggi.
Rel geser linier sebagai jenis panduan rolling, dijalankan oleh kekuatan antara bola baja sirkulasi gulung tak terbatas di slider dan jalur licin,sepanjang platform beban kursus licin dapat dengan mudah melakukan gerakan linier presisi tinggi.
| Model | Ukuran kombinasi (mm) | Ukuran blok ((mm) | Ukuran rel geser ((mm) |
Pemasangan baut untuk rel geser ukuran
|
Beban dasar dinamis tetap | beban dasar tetap | Momentum statis yang diizinkan | Berat badan | |||||||||||||||||||||||||
| Ibu. kN-m |
M.P. kN-m |
Aku... kN-m |
Blok kg |
Slide kg/m |
|||||||||||||||||||||||||||||
| H | H₁ | N | W | B | B₁ | C | C₁ | L₁ | L | K₁ | K₂ | G | M | T | T₁ | H₂ | H₃ | Wg | Hg | D | h | d | P | E | (mm) | C (((kN) | C₀(kN) | ||||||
| GRW15CC | 24 | 4 | 16 | 47 | 38 | 4.5 | 30 | 26 | 45 | 68 | 11.4 | 4.7 | 5.3 | M5 | 6 | 6.95 | 3.6 | 6.1 | 15 | 16.5 | 7.5 | 5.7 | 4.5 | 30 | 20 | M4x16 | 11.3 | 24 | 0.311 | 0.173 | 0.173 | 0.22 | 1.8 |
| GRW20CC | 30 | 5 | 21.5 | 63 | 53 | 5 | 40 | 35 | 57.5 | 86 | 13.8 | 6 | 5.3 | M6 | 8 | 10 | 4.3 | 4.3 | 20 | 21 | 9.5 | 8.5 | 6 | 30 | 20 | M5x20 | 21.3 | 46.7 | 0.647 | 0.46 | 0.46 | 0.47 | 2.76 |
| GRW20HC | 77.5 | 106 | 23.8 | 26.9 | 63 | 0.872 | 0.837 | 0.837 | 0.63 | ||||||||||||||||||||||||
| GRW25CC | 36 | 5.5 | 23.5 | 70 | 57 | 6.5 | 45 | 40 | 64.5 | 97.9 | 15.75 | 7.25 | 12 | M8 | 9.5 | 10 | 6.2 | 6 | 23 | 23.6 | 11 | 9 | 7 | 30 | 20 | M6x20 | 27.7 | 57.1 | 0.758 | 0.605 | 0.605 | 0.72 | 3.08 |
| GRW25HC | 81 | 114.4 | 24 | 33.9 | 73.4 | 0.975 | 0.991 | 0.991 | 0.91 | ||||||||||||||||||||||||
| GRW30CC | 42 | 6 | 31 | 90 | 72 | 9 | 52 | 44 | 71 | 109.8 | 17.5 28.5 |
8 | 12 | M10 | 9.5 | 10 | 6.5 | 7.3 | 28 | 28 | 14 | 12 | 9 | 40 | 20 | M8x25 | 39.1 | 82.1 | 1.445 | 1.06 | 1.06 | 1.16 | 4.41 |
| GRW30HC | 93 | 131.8 | 48.1 | 105 | 1.846 | 1.712 | 1.712 | 1.52 | |||||||||||||||||||||||||
| GRW35CC | 48 | 6.5 | 33 | 100 | 82 | 9 | 62 | 52 | 79 | 124 | 16.5 | 10 | 12 | M10 | 12 | 13 | 9 | 12.6 | 34 | 30.2 | 14 | 12 | 40 | 20 | M8x25 | 57.9 | 105.2 | 2.17 | 1.44 | 1.44 | 1.75 | 6.06 | |
| GRW35HC | 106.5 | 151.5 | 30.25 | 73.1 | 142 | 2.93 | 2.6 | 2.6 | 2.40 | ||||||||||||||||||||||||
| GRW45CC | 60 | 8 | 37.5 | 120 | 100 | 10 | 80 | 60 | 106 | 153.2 | 21 | 10 | 12.9 | M12 | 14 | 15 | 10 | 14 | 45 | 38 | 20 | 17 | 14 | 52.5 | 22.5 | M12x35 | 92.6 | 178.8 | 4.52 | 3.05 | 3.05 | 3.43 | 9.97 |
| GRW45HC | 139.8 | 187 | 37.9 | 116 | 230.9 | 6.33 | 5.47 | 5.47 | 4.57 | ||||||||||||||||||||||||
| GRW55CC | 70 | 10 | 43.5 | 140 | 116 | 12 | 95 | 70 | 125.5 | 183.7 | 27.75 | 12.5 | 12.9 | M14 | 16 | 17 | 12 | 7.5 | 53 | 44 | 23 | 20 | 16 | 60 | 30 | M14x45 | 130.5 | 252 | 8.01 | 5.4 | 5.4 | 5.43 | 13.98 |
| GRW55HC | 173.8 | 232 | 51.9 | 167.8 | 348 | 11.15 | 10.25 | 10.25 | 7.61 | ||||||||||||||||||||||||
| GRW65CC | 90 | 12 | 53.5 | 170 | 142 | 14 | 110 | 82 | 160 | 232 | 40.8 | 15.8 | 12.9 | M16 | 22 | 23 | 15 | 15 | 63 | 53 | 26 | 22 | 18 | 75 | 35 | M16x50 | 213 | 411.6 | 16.20 | 11.59 | 11.59 | 11.63 | 20.22 |
| GRW65HC | 223 | 295 | 72.3 | 275.3 | 572.7 | 22.55 | 22.17 | 22.17 | 16.58 | ||||||||||||||||||||||||
1Keakuratan tinggi: Keakuratan manufaktur rel panduan sangat tinggi, dan dapat mencapai presisi tingkat mikron,sehingga dapat dengan baik mempertahankan gerakan linier dan stabilitas bagian bergerak.
2. ketahanan haus yang baik: bahan guide rail biasanya terbuat dari kekerasan tinggi, ketahanan tinggi dan bahan tahan haus, seperti baja, tembaga, aluminium, titanium, dll,yang dapat memastikan umur panjang pelayaran panduan.
3Ketahanan beban yang kuat: rel panduan dapat menahan beban aksial dan radial yang besar, dan dapat memenuhi persyaratan berbagai spesifikasi mesin dan peralatan.
4Kekuatan tinggi: Kekuatan rel panduan yang baik, yang dapat secara efektif menahan torsi eksternal dan kekuatan lentur dan memastikan stabilitas bagian bergerak.
5. Gerakan halus: Permukaan rel panduan diobati secara khusus, koefisien gesekan kecil, gerak stabil, dan tidak mudah menyebabkan stagnasi dan kehilangan gesekan.
